(10.250.02[01]) - TURBOBLOWER PIPES (504365737 - 504053494)

Запчасти Case F3AE0684S E913 (10.250.02[01]) - TURBOBLOWER PIPES (504365737 - 504053494) (10) - ENGINE

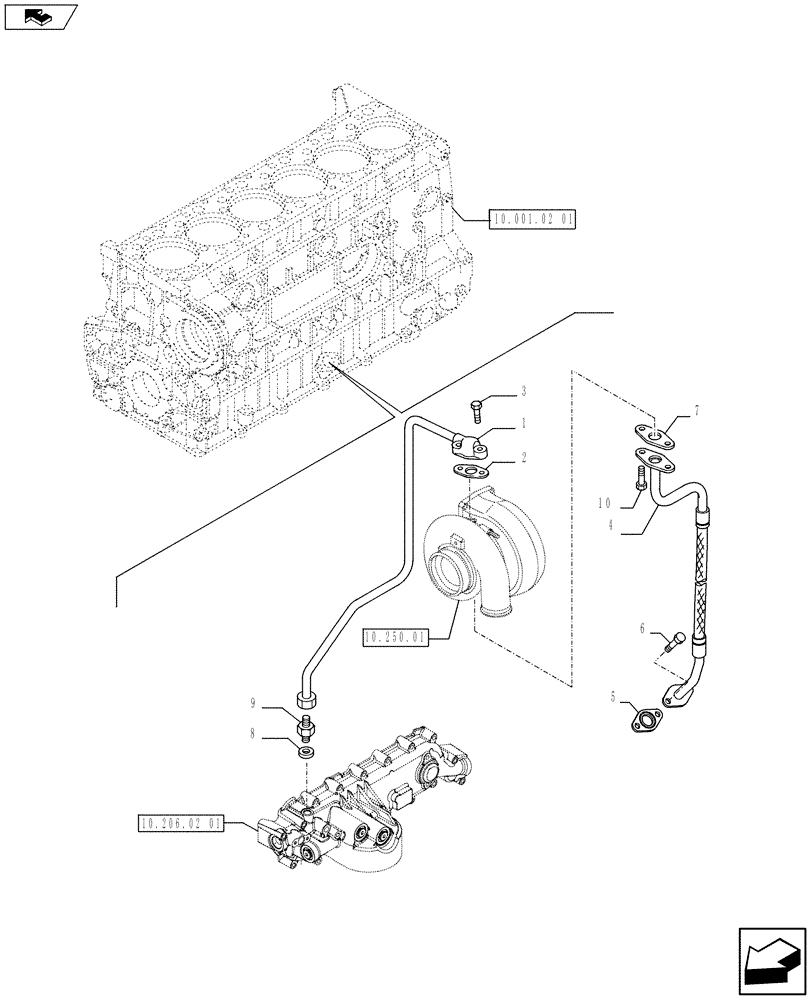

Схема запчастей Case F3AE0684S E913 - (10.250.02[01]) - TURBOBLOWER PIPES (504365737 - 504053494) (10) - ENGINE
4
5
10.001.02 01
1
home
10.206.02 01
10.250.01
7
10
8
6
3
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504365659

SUCTION PIPE

1шт.

2

61318303

GASKET

1шт.

3

16586625

BOLT,M8 x 35mm

M8 x 35

2шт.

4

504102835

RIGID TUBE

1шт.

5

99475979

GASKET

1шт.

6

16673635

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd

M8 x 1.25 x 20

2шт.

7

98412509

GASKET,0.8mm Thk

1шт.

8

99489019

SEALING WASHER

1шт.

9

504081274

HYD CONNECTOR

1шт.

10

16673735

BOLT,Hex, M8 x 1.25 x 25mm

M8 x 25

2шт.
