(0.17.3) - MOTOR ELECTRIC INSTALLATION (504139410)

Запчасти Case F3AE0684N E907 (0.17.3) - MOTOR ELECTRIC INSTALLATION (504139410)

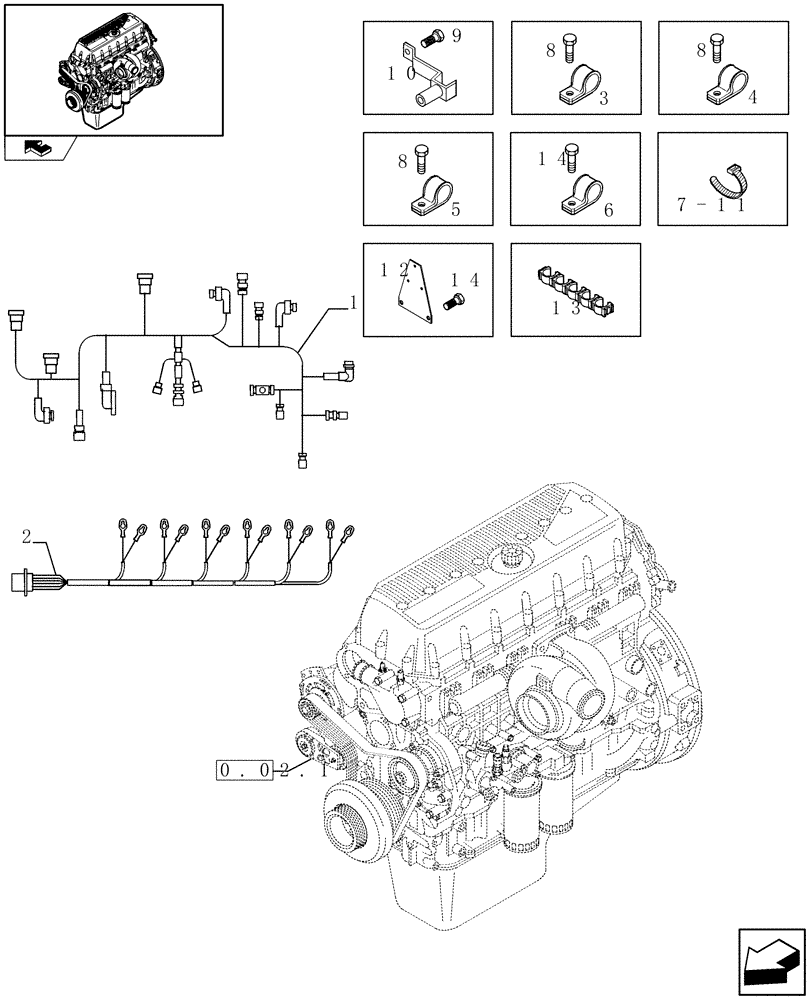

Схема запчастей Case F3AE0684N E907 - (0.17.3) - MOTOR ELECTRIC INSTALLATION (504139410)
14
12
7-11
8
10
0.02.1
5
2
3
13
9
8
8
1
home
6
4
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504122099

WIRE HARNESS

1шт.

2

504149936

WIRE HARNESS

1шт.

3

17315490

CLAMP

1шт.

4

17310001

CLAMP

D. 4 mm

1шт.

5

17310401

CLAMP

D. 8 mm

3шт.

6

17310501

CLAMP

D. 10 mm

1шт.

7

504023286

CLIP,200mm L

3шт.

8

11612224

SCREW

M6X12 mm

5шт.

9

16586525

BOLT,Hex, M8 x 30mm, Cl 8.8

M8X30 mm

1шт.

10

504020897

BRACKET

1шт.

11

99455033

CLAMP

2шт.

12

504067009

BRACKET

1шт.

13

504060889

RETAINER

1шт.

14

99466839

BOLT

M6X30 mm

4шт.
