(10.210.AF) - FUEL LINE

Запчасти Case F2CFE614F B005 (10.210.AF) - FUEL LINE (10) - ENGINE

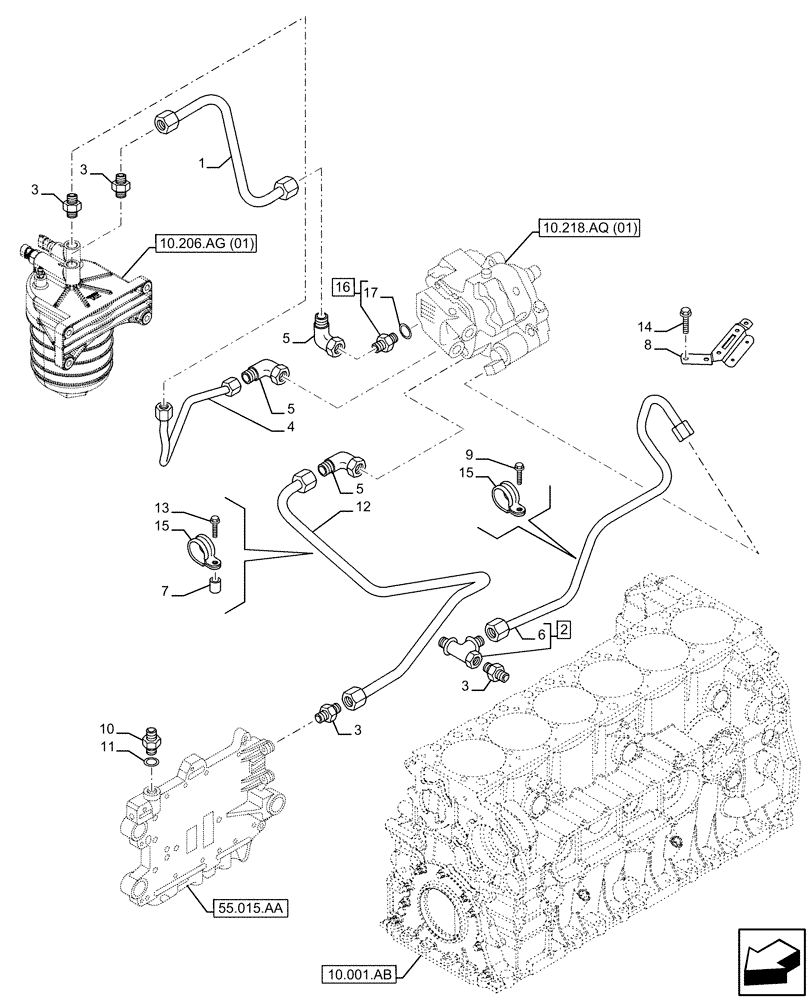

Схема запчастей Case F2CFE614F B005 - (10.210.AF) - FUEL LINE (10) - ENGINE
5
16
9
13
10.206.ag (01)
2
11
15
3
1
10.218.aq (01)
5
3
3
15
5
10.001.ab
3
10
17
14
12
6
55.015.aa
7
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801378904

FUEL TUBE

1шт.

2

5801779032

ASSY, Incl 6

1шт.

3

41031568

M16 x 1.5

FITTING

4шт.

4

5801368948

FUEL TUBE

1шт.

5

16504015

ELBOW

M16 x 1.5

3шт.

6

5801603399

PIPE

1шт.

7

17816214

SPACER

8.5 x 18mm Dia 10 Thk

1шт.

8

5801616974

BRACKET

1шт.

9

16597425

BOLT,Hex, M10 x 16mm, Cl 8.8

1шт.

10

504081274

HYD CONNECTOR

M16 x 1.5 - M18 x 1.5

1шт.

11

5801560870

WASHER

16 x 24mm Dia 1.5 Thk

1шт.

12

5801560865

PIPE

1шт.

13

16586425

BOLT,M8 x 25mm

1шт.

14

16586225

BOLT,M8 x 16mm

2шт.

15

10450590

CLAMP,18mm, Coat, 9mm Bolt Hole, P Type

1шт.

15

17316499

CLIP

1шт.

16

504103271

ASSY, Incl 17

FITTING,FITTING QUICK DISCONNECT

1шт.

17

NSS

NOT SOLD SEPARAT

Washer, Incl in 16

1шт.
