(10.218.03) - INJECTION EQUIPMENT - PIPING (504129899)

Запчасти Case F2CE9684P E024 (10.218.03) - INJECTION EQUIPMENT - PIPING (504129899) (10) - ENGINE

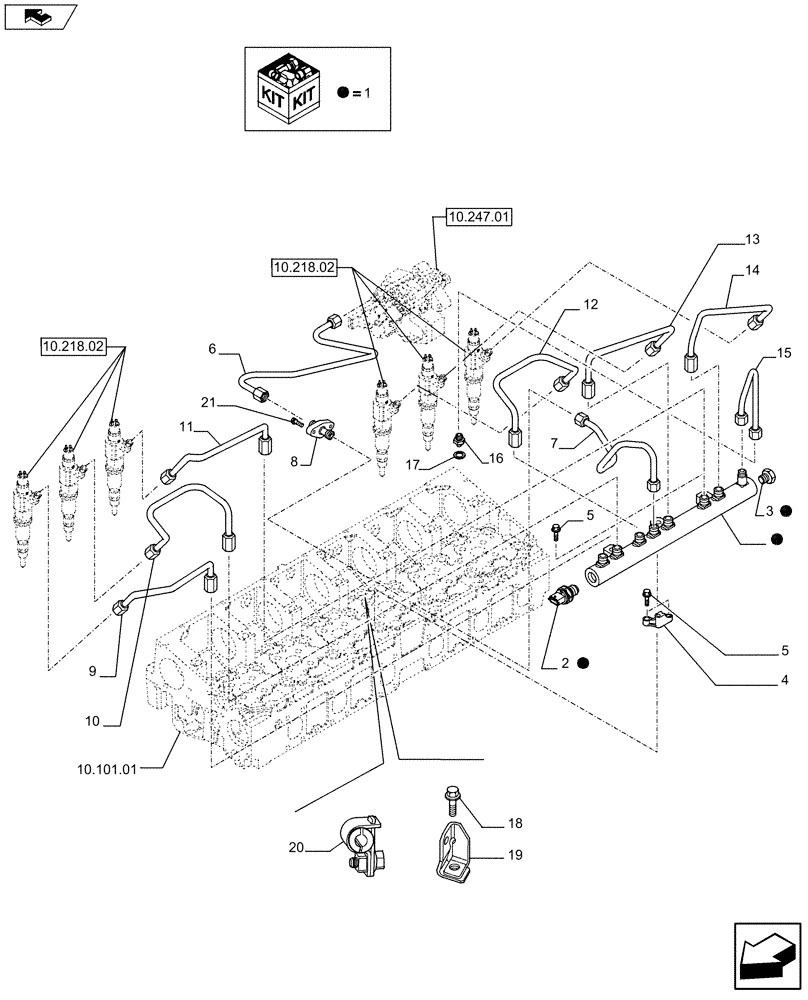

Схема запчастей Case F2CE9684P E024 - (10.218.03) - INJECTION EQUIPMENT - PIPING (504129899) (10) - ENGINE
18
16
1
11
1
4
8
5
21
5
17
1
10
12
6
10.101.01
9
10.247.01
10.218.02
10.218.02
14
19
13
20
2
1
7
1
15
3
home
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504373407

ACCUMULATOR

ASSY

1шт.

2

504157020

SENSOR

1шт.

3

504130662

VALVE

1шт.

4

504165892

SPACER

3шт.

5

16673735

BOLT,Hex, M8 x 1.25 x 25mm

M8 x 25

9шт.

6

504126977

PIPE

1шт.

7

504126978

PIPE

1шт.

8

504174173

FITTING

1шт.

9

504126981

INJECTION PIPE

1шт.

10

504126982

INJECTION PIPE

1шт.

11

504126983

INJECTION PIPE

1шт.

12

504126984

INJECTION PIPE

1шт.

13

504126985

INJECTION PIPE

1шт.

14

504126986

INJECTION PIPE

1шт.

15

504127531

RETURN PIPE

1шт.

16

504154956

FITTING

1шт.

17

98474305

SEALING WASHER

D=10 x 17 x 2.3 mm

1шт.

18

16707034

BOLT,Flng, M8 x 16mm

M8 x 16

3шт.

19

504229845

BRACKET

1шт.

20

504235264

BRACKET

2шт.

21

16585870

SCREW,Hex, M6 x 20mm

M6 x 20

2шт.
