(10.218.01) - PIPING - FUEL (504192460)

Запчасти Case F2CE9684P E024 (10.218.01) - PIPING - FUEL (504192460) (10) - ENGINE

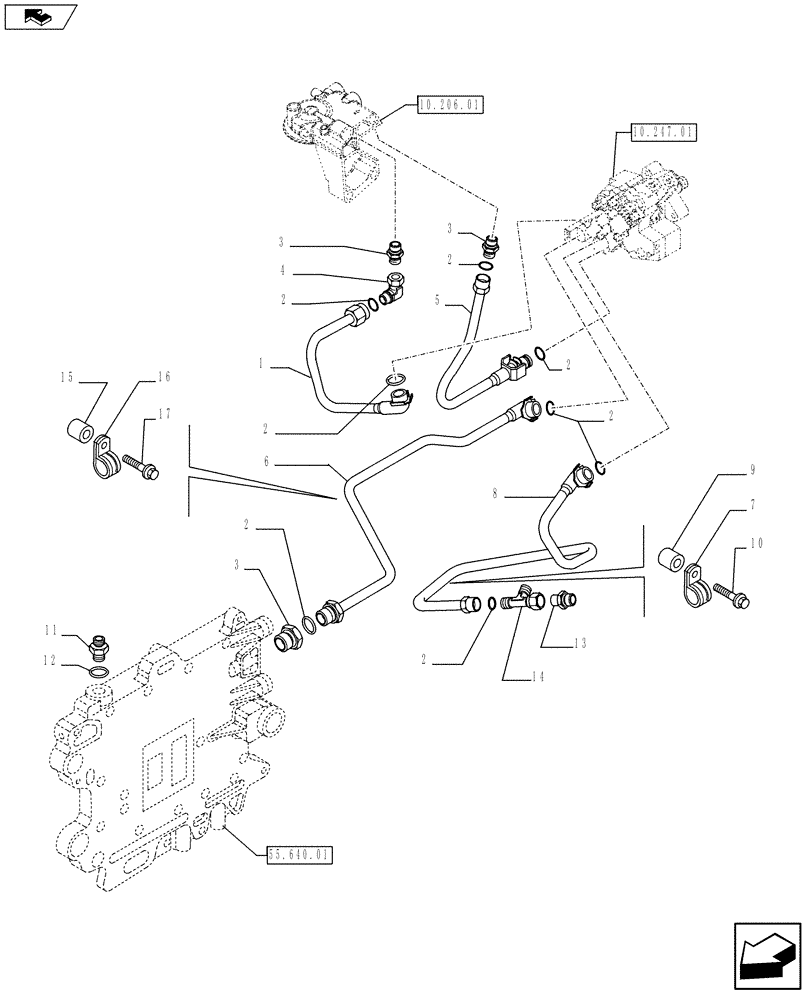

Схема запчастей Case F2CE9684P E024 - (10.218.01) - PIPING - FUEL (504192460) (10) - ENGINE
10
11
3
2
2
home
1
2
10.206.01
55.640.01
10.247.01
14
3
17
6
2
13
15
5
2
16
2
2
4
7
3
12
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504127214

TUBE

1шт.

2

4894095

O-RING,2.5mm Thk x 8mm ID, 60 Duro

8шт.

3

504081275

HYD CONNECTOR

3шт.

4

16503914

ELBOW UNION

Union Elbow M14 x 1,5

1шт.

5

504127213

PIPE

1шт.

6

504127213

PIPE

1шт.

7

4895462

CLAMP

2шт.

8

504181184

PIPE

1шт.

9

13605711

SPACER

1шт.

10

2852323

SCREW,M8 x 1.25 x 14mm

M6 x 30

1шт.

11

504081274

HYD CONNECTOR

M16 x 1,5 / M12 x 1,5

1шт.

12

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

16 x 24 x 1,9 mm

1шт.

13

41034988

UNION

M12 x 1,5 / M14 x 1,5

1шт.

14

16504614

TEE

M14 x 1,5

1шт.

15

8580153

SPACER

1шт.

16

500391414

STRAP

1шт.

17

16692125

SCREW

1шт.

Выбрано товаров: 0
