(0.20.3) - FUEL LINES & RELATED PARTS (504192460)

Запчасти Case F2CE9684D E013 (0.20.3) - FUEL LINES & RELATED PARTS (504192460)

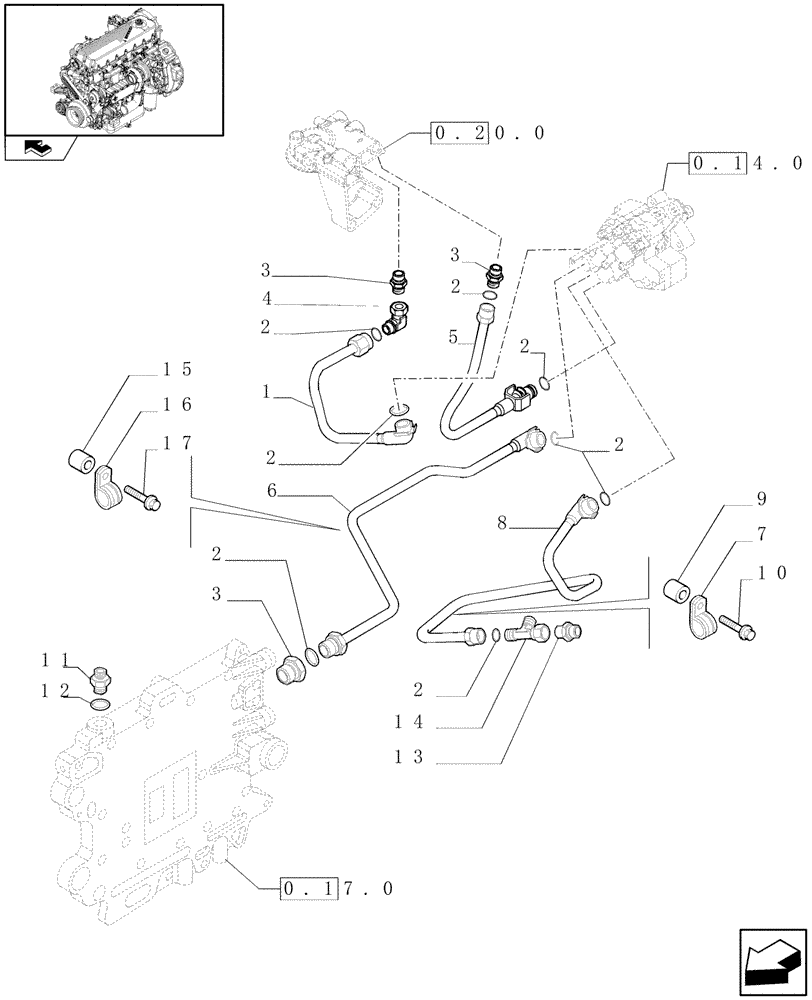

Схема запчастей Case F2CE9684D E013 - (0.20.3) - FUEL LINES & RELATED PARTS (504192460)
4
7
2
16
0.17.0
0.14.0
0.20.0
home
3
11
3
1
2
9
12
2
2
2
10
15
8
13
5
2
2
17
6
3
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504127214

TUBE

1шт.

2

4894095

O-RING,2.5mm Thk x 8mm ID, 60 Duro

8шт.

3

504081275

HYD CONNECTOR

3шт.

4

16503914

ELBOW UNION

Union Elbow M14 x 1,5

1шт.

5

504160371

PIPE

1шт.

6

504127213

PIPE

1шт.

7

4895462

CLAMP

2шт.

8

504181184

PIPE

1шт.

9

13605711

SPACER

1шт.

10

2852323

SCREW,M8 x 1.25 x 14mm

M6 x 30

1шт.

11

16500315

HYD CONNECTOR

M16 x 1,5 / M12 x 1,5

1шт.

12

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

16 x 24 x 1,9

1шт.

13

41034988

UNION

M12 x 1,5 / M14 x 1,5

1шт.

14

16504614

TEE

M14 x 1,5

1шт.

15

8580153

SPACER

1шт.

16

500391414

STRAP

1шт.

17

16708734

ELEC CONNECTOR

1шт.
