(33.202.02[01]) - ACCELERATOR PEDAL, BRAKE PEDAL (BEFORE AUG 1, 2011)

Запчасти Case IH SCOUT (33.202.02[01]) - ACCELERATOR PEDAL, BRAKE PEDAL (BEFORE AUG 1, 2011) (33) - BRAKES & CONTROLS

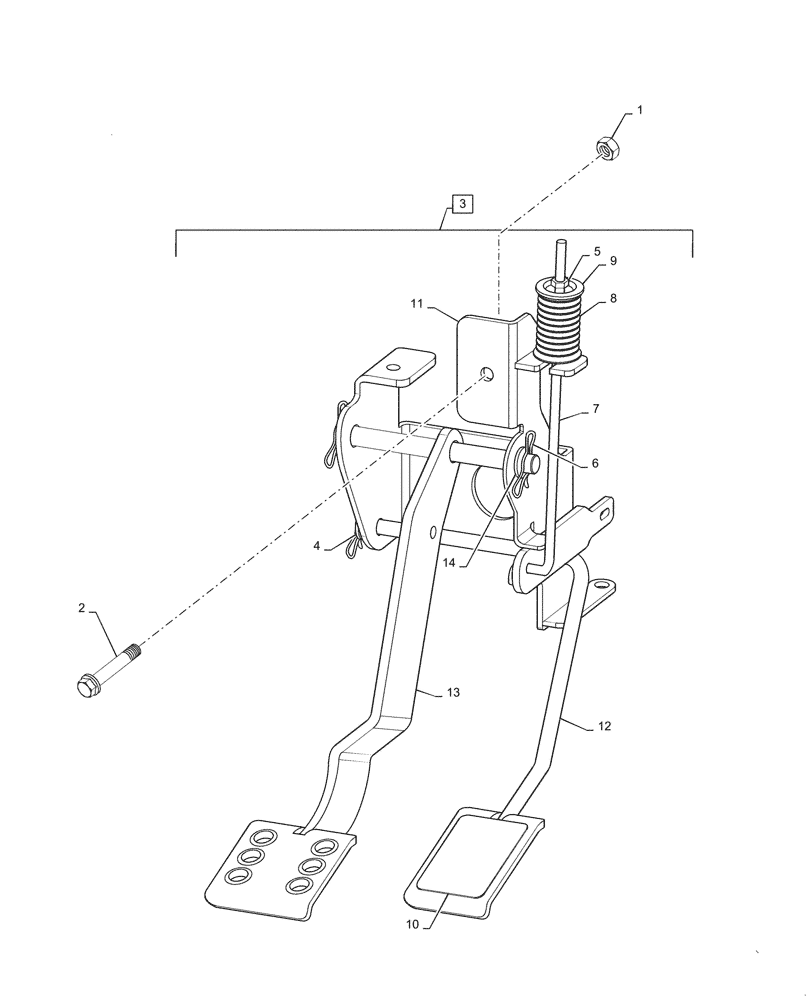

Схема запчастей Case IH SCOUT - (33.202.02[01]) - ACCELERATOR PEDAL, BRAKE PEDAL (BEFORE AUG 1, 2011) (33) - BRAKES & CONTROLS
10
12
2
7
3
1
13
9
6
4
8
11
14
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

CLC102298401

NUT

1шт.

2

CLC103531201

FLANGE BOLT

1шт.

3

CLC103534901

PEDAL

Incl 4 - 14

1шт.

4

CLC96740146

WASHER

2шт.

5

CLC102296401

NUT

1шт.

6

CLC102323101

SPRING

3шт.

7

CLC102416501

ROD

Pull, Spring, Compression

1шт.

8

CLC102445201

SPRING

Compression, Pedal, Pullrod

1шт.

9

CLC102461401

SPRING

Retaining, 7mm

2шт.

10

CLC102479301

PAD

Grip Tape, Accelerator

1шт.

11

CLC103614901

BRACKET

Pedals

1шт.

12

CLC103461401

PEDAL

Accelerator

1шт.

13

CLC103461601

PEDAL

Brake

1шт.

14

CLC96701412

WASHER

2шт.
