Запчасти Case IH M570 (034) - INSTRUMENTS AND HARDWARE, (159) SPARK IGNITION ENGINE (04) - ELECTRICAL SYSTEMS

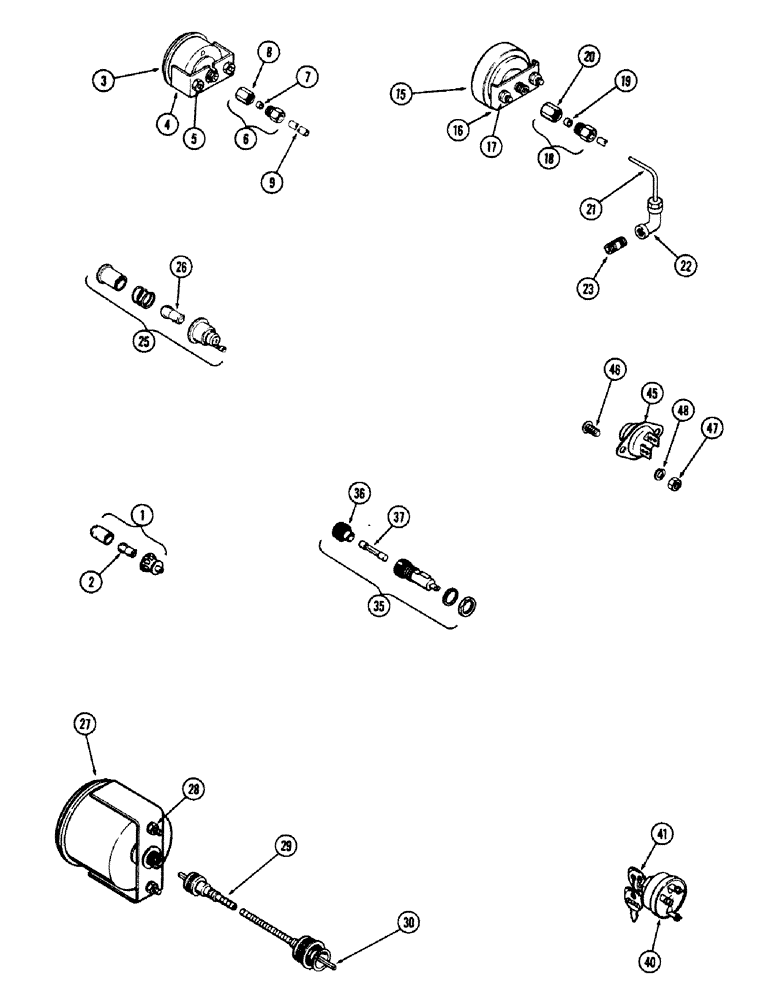

Схема запчастей Case IH M570 - (034) - INSTRUMENTS AND HARDWARE, (159) SPARK IGNITION ENGINE (04) - ELECTRICAL SYSTEMS
9
26
29
37
15
1
19
21
30
20
5
28
36
8
17
41
35
3
7
22
4
47
18
40
23
25
46
6
2
16
45
48
27

Артикул

Название

Примечание

Количество

1

A24087

LAMP BASE

LAMP ASSY. - instrument panel

2шт.

2

A22349

BULB

- panel lamp

1шт.

3

G45257

GAUGE ASSY.

converter pressure

1шт.

4

G46227

BRACKET - gauge mounting

1шт.

5

129-18

NUT,#12-24

- hex., hex. #12-24

2шт.

6

222-10

FITTING,3/8" - 24 JIC x 1/8" NPT

COUPLING - tube to gauge & valve

2шт.

7

222-100

TUBE NUT,1/8" Tube

SLEEVE - 1/8" Tube

1шт.

8

222-110

TUBE NUT,3/8"-24

NUT - 1/8" tube

1шт.

9

G46292

TUBE,0.125" OD x 28" L

- converter oil pressure

1шт.

15

A31169

GAUGE

ASSY. - engine oil pressure

1шт.

16

G46227

BRACKET - gauge mounting

1шт.

17

129-18

NUT,#12-24

- hex., hex. #12-24

2шт.

18

222-10

FITTING,3/8" - 24 JIC x 1/8" NPT

COUPLING - tube to gauge & elbow

2шт.

19

222-100

TUBE NUT,1/8" Tube

SLEEVE - 1/8" Tube

1шт.

20

222-110

TUBE NUT,3/8"-24

NUT - 1/8" tube

1шт.

21

A8112

TUBE - engine oil pressure

1шт.

22

222-520

ELBOW,90 Degree x 1/8" NPT x 5/16"-20, Fem

- 1/8" P.T. x 90 degrees

1шт.

23

221-101

PIPE,Nipple, 1/8" NPT x 3/4"

NIPPLE - str., 1/8" P.T. x 3/4" lg.

1шт.

25

A32145

LAMP BASE

LAMP - warning, converter oil temp.

1шт.

26

A24354

BULB

- warning lamp

1шт.

27

A37767

TACHOMETER

- engine (Includes hour meter)

1шт.

28

193-1000

NUT,Keps, w/LW,#10-32

- #10-32 Keps (Includes lockwasher)

2шт.

29

G45121

HOUSING

CABLE ASSY. - tachometer drive

1шт.

30

A24523

KIT

CABLE KIT - replacement (Cut to 49 degrees)

1шт.

35

A22874

HOLDER

ASSY. - fuse

1шт.

36

A10958

CAP

- fuse holder

1шт.

37

223-20

FUSE,20 Amp, Type SFE

- light (20 amp.)

1шт.

40

A24511

SWITCH

ASSY - starting & ignition, w/key (Gas)

1шт.

41

A24509

KEY

S - starting switch (Set of 2)

1шт.

45

A36948

SWITCH

- horn

1шт.

46

173-257

SCREW,Phil Rnd Hd, #10 - 24 x 1/2"

- mach., #10-24 x 1/2" N.C. rd. hd.

2шт.

47

129-17

NUT,Hex, #10 - 24

NUT - hex., #10-24

2шт.

48

192-18

LOCK WASHER,Helical Spring, #10, 0.196" ID, CST, ZND

WASHER, LOCK, #10

2шт.

Выбрано товаров: 33
