Запчасти Case IH M570 (030) - ELECTRICAL EQUIPMENT AND WIRING, (159) SPARK IGNITION ENGINE (04) - ELECTRICAL SYSTEMS

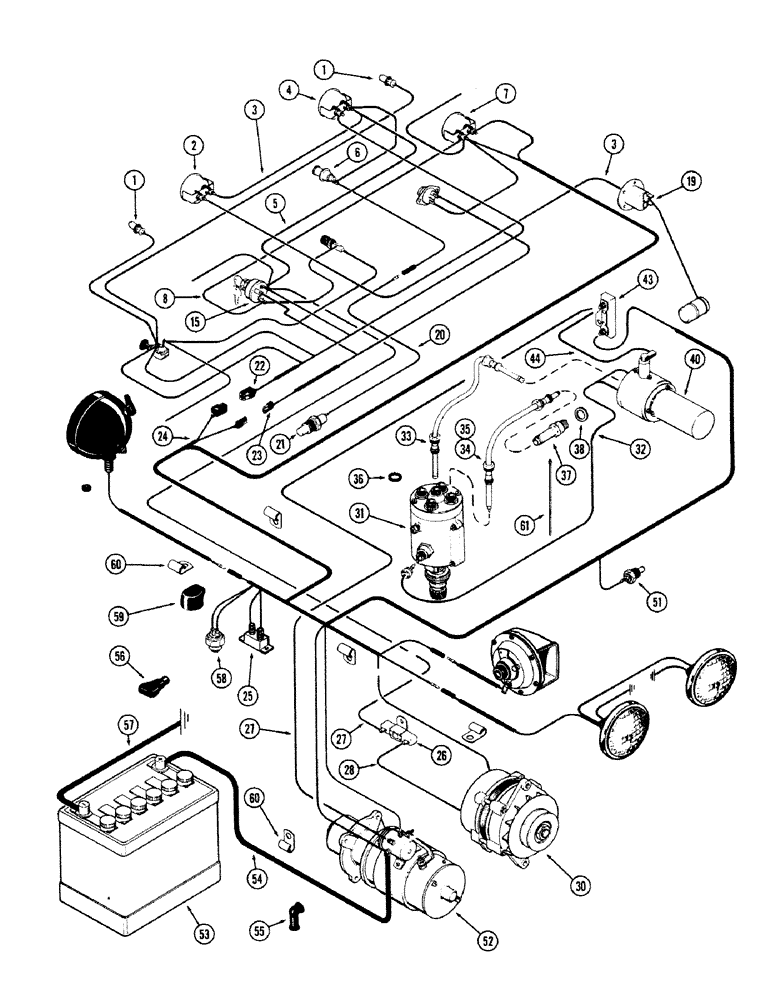

Схема запчастей Case IH M570 - (030) - ELECTRICAL EQUIPMENT AND WIRING, (159) SPARK IGNITION ENGINE (04) - ELECTRICAL SYSTEMS
38
26
6
40
27
3
1
23
20
7
60
22
30
35
31
24
44
55
56
52
4
33
43
5
21
51
58
37
25
15
36
60
19
27
59
54
8
53
61
28
2
32
1
57
3
34

Артикул

Название

Примечание

Количество

1

A24087

LAMP BASE

ASSY - instrument panel (See Page 34)

2шт.

2

A24079

GAUGE ASSY.

Fuel (See Page 34)

1шт.

3

WIRE - fuel gauge to sending unit and temperature gauge (Blue 13")

2шт.

4

A24080

GAUGE

Engine temperature (See Page 34)

1шт.

5

A24078

ELECTRICAL WIRE

WIRE Temp. gauge to ign. switch (Green 15")

1шт.

6

A32145

LAMP BASE

ASSY - warning, converter temp. (See Page 34)

1шт.

7

A38046

SPARE PART ASSY - ammeter (See Page 34)

1шт.

8

A38047

WIRE - ammeter to ign. switch (Red 14")

1шт.

15

A24511

SWITCH

ASSY - ignition & starting (See Page 34)

1шт.

19

A23480

SENDER UNIT

SENDER Fuel tank

1шт.

20

A36677

ELECTRICAL WIRE

WIRE Converter warning lamp (Black 24")

1шт.

21

A33241

SWITCH

SENDER - converter oil temp.

1шт.

22

A21613

HARNESS

ASSY - panel wiring (w/black plug)

1шт.

23

A38044

SPARE PART ASSY - panel wiring (w/red plug)

1шт.

24

A39000

HARNESS

ASSY - main, engine wiring

1шт.

25

A22877

BREAKER,40A

Circuit

1шт.

26

F22316

RESISTOR,75 Ohms 0.2 Amps DC

Voltage regulator

1шт.

27

A51310

SPARE PART Ignition switch to resistor (Purple 54")

1шт.

28

A51311

SPARE PART Resistor to alt. aux. term. (Purple 25")

1шт.

30

REF

INSTRUCTION

ALTERNATOR ASSY. - (Order from Page 32)

1шт.

31

REF

INSTRUCTION

DISTRIBUTOR ASSY. - (Order from Page 32)

1шт.

32

A38999

SPARE PART WIRE - shielded, coil to dist. (Lo-tension)

1шт.

33

A38998

SPARE PART WIRE - shielded, coil to dist. (Hi-tension)

1шт.

34

A38993

SPARE PART Shielded, #2 & #3 spark plug (13")

2шт.

35

A38992

SPARE PART Shielded, #1 & #4 spark plug (17")

2шт.

36

A30109

WASHER

RING - harness, distributor wires

1шт.

37

A31151

SPARE PART ASSY (Shielded)

4шт.

38

G46839

GASKET

Seat

1шт.

40

REF

INSTRUCTION

COIL ASSY. - (Order from Page 32)

1шт.

43

A24504

RESISTOR

Ballast, dist. & coil

1шт.

44

A39018

SPARE PART Coil to resistor (White 11")

1шт.

51

A21462

SENDER UNIT

SENDER Engine temperature

1шт.

52

A39142

MOTOR

STARTING (See Page 32)

1шт.

53

F22631

DRY BATTERY

(12 volt)

1шт.

54

A38063

SPARE PART Battery to solenoid (43")

1шт.

55

A21753

CAP

NIPPLE - solenoid terminal

1шт.

56

A27072

COVER

BOOT - battery terminal

1шт.

57

A38062

SPARE PART Battery ground (21")

1шт.

58

A20990

SWITCH

SWITCH - safety, neutral start

1шт.

59

A61028

BOOT

Neutral starting swtich

1шт.

60

A37179

CLIP

Harness & cable

6шт.

61

L11541

CABLE TIE,203.2mm L, Nylon

CABLE STRAP Harness

1шт.

Выбрано товаров: 42
