Запчасти Case IH 560 (214) - BRAKES, BRAKES AND CONNECTIONS, FARMALL 560 SERIES (5.1) - BRAKES

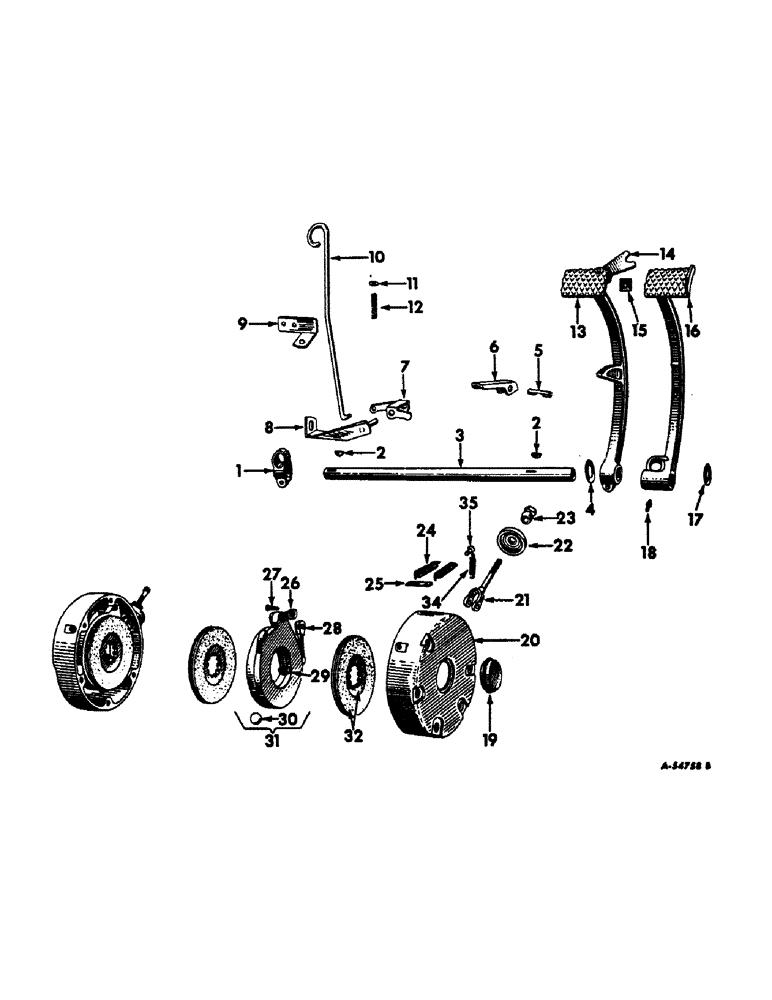

Схема запчастей Case IH 560 - (214) - BRAKES, BRAKES AND CONNECTIONS, FARMALL 560 SERIES (5.1) - BRAKES
34
18
2
20
2
8
30
9
24
1
15
16
13
6
4
19
23
21
10
3
29
27
17
31
32
7
28
25
35
22
12
11
14
5

Артикул

Название

Примечание

Количество

1

370874R1

LEVER

brake shaft

1шт.

NUT, 7/16"

1шт.

191309

BOLT,Hex, 7/16" - 14 x 2 1/8"

SCREW, 7/16 x 2-1/8" cap

1шт.

WASHER, 7/16" lock

1шт.

2

126-122

WOODRUFF KEY,#13, 3/16" x 1", HT

KEY, no. 13 ni.-stl. Woodruff

2шт.

3

374850R1

SHAFT

brake pedal

1шт.

PIN, 3/16 x 1-1/2" cotter

1шт.

4

48983D

THRUST WASHER

brake pedal shaft thrust

2шт.

5

49209D

SHAFT

brake pedal pawl

1шт.

PIN, 1/8 x 1-1/4" cotter

1шт.

6

362692R91

PAWL

brake pedal

1шт.

7

362701R1

LEVER

brake pedal pawl

1шт.

8

369871R91

PIN ASSEMBLY, pawl operating lever pivot

1шт.

PIN, 1/8 x 3/4" cotter

1шт.

SCREW, 5/16 x 1/2" hex-hd. cap

1шт.

WASHER, 11/32 x 11/16 x 16 ga.

1шт.

9

369873R1

GUIDE, brake pedal pawl rod

1шт.

SCREW, no. 10 NF x 5/16" cr-rec-rd-hd. tapping

2шт.

10

369874R1

ROD, brake peadl pawl

1шт.

PIN, 1/16 x 1/2" cotter

2шт.

11

16558R1

WASHER

17/64 x 5/8 x 18 ga.

1шт.

12

362698R1

SPRING

brake pedal pawl rod

1шт.

13

357103R21

PEDAL ASSEMBLY, LH brake composed of, (1) pedal 357103R2 (NSS), (1) plate 43751DB, (1) rivet 104087, (1) spring 51293D

1шт.

NUT, 7/16"

1шт.

191309

BOLT,Hex, 7/16" - 14 x 2 1/8"

SCREW, 7/16 x 2-1/8" cap

1шт.

WASHER, 7/16" lock

1шт.

14

43751DB

LATCH, PEDALS

PLATE, brake pedal lock

1шт.

RIVET, 1/4 x 1-1/4" rd-hd.

1шт.

15

51293D

SPRING

brake pedal lock plate tension

1шт.

16

370909R1

PEDAL, RH brake

1шт.

17

40435D

WASHER, brake pedal shaft

2шт.

18

273354

SHEAVE

FITTING, 3/16" straight drive type lubrication (optional with 443566)

1шт.

18

80722

LUBE NIPPLE,3/16" x .55" lg, Drive

FITTING, 3/16" straight drive tyep lubrication (optional with 273354)

1шт.

19

357101R1

PLUG

brake housing cup Farmall 560 series, Serial Range: 501-22792

2шт.

19

172603

PLUG,Exp, 2 7/8"

brake housing (2-7/8" dia. expansion) Farmall 560 series 22793 up

2шт.

20

369065R3

HOUSING

brake

2шт.

SCRW, 7/16 x 3-1/2" hex-hd. cap

10шт.

21

369066R1

ROD ASSY.

ROD, brake operating

2шт.

NUT, 3/8 NF

2шт.

PIN, 1/8 x 7/8" cotter

2шт.

103498

CLEVIS PIN,1/2" x 1.360"

PIN, 1/2 x 1-27/64" rod end

2шт.

22

368299R1

INSULATOR

BOOT, enclosure

2шт.

23

368298R1

BALL

brake operating rod

2шт.

24

357164R1

SPRING

brake pedal return

2шт.

25

357045R1

ANCHOR

brake pedal return spring

1шт.

SCREW, 3/8 x 3/4" hex-hd. cap

1шт.

WASHER, 3/8" lock

1шт.

26

369237R1

LINK

actuating (plain)

2шт.

27

369238R1

BOLT,3/8" - 24 x 1 3/8", HT

STUD, actuating disc

4шт.

NUT, 3/8 NF jam

4шт.

28

369236R91

LINK

actuating (yoke)

2шт.

29

357116R1

SPRING

extension

6шт.

30

16028R1

BALL

7/8" dia.

10шт.

31

369080R91

DISC

ASSEMBLY, actuating composed of, (5) ball 16028R1, (2) disc (NSS), (1) link 369237R1, (1) link 369236R91, (2) nut 114494, (3) spring 357116R1, (2) stud 369238R1

2шт.

32

369079R92

PLATE

DISC ASSEMLBY, middle

4,шт.

34

375676R1

SPRING

brake positioning

2шт.

35

375584R1

ANCHOR

brake positioning spring

2шт.

Выбрано товаров: 57
