Запчасти Case IH JX90U (1.89.3/14[02]) - (VAR.929) TOW HOOK AND BAR (PICK-UP) - PARTS (09) - IMPLEMENT LIFT

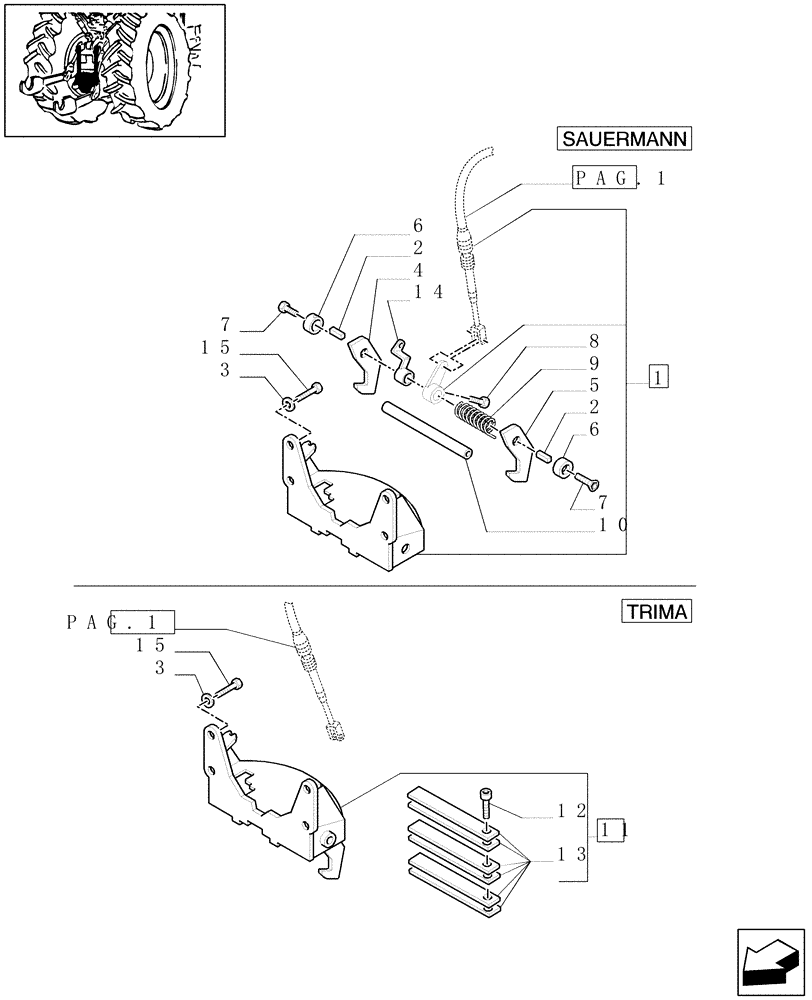

Схема запчастей Case IH JX90U - (1.89.3/14[02]) - (VAR.929) TOW HOOK AND BAR (PICK-UP) - PARTS (09) - IMPLEMENT LIFT
12
7
8
15
11
2
6
4
7
10
pag.1
3
14
13
15
1
6
2
9
pag.1
3
5

Артикул

Название

Примечание

Количество

1

47123400

SUPPORT

1шт.

2

82002862

KEY,8mm x 32.5mm L

2шт.

3

14496901

WASHER,17mm ID x 30mm OD x 3mm Thk

4шт.

4

82008310

LATCH

RH

1шт.

5

82008309

LATCH

LH

1шт.

6

81870094

SPACER,8.75mm ID x 34.72mm OD x 15.1mm L

2шт.

7

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

8

14442021

SCREW,Flat Csk Hd, M8 x 1.25 x 20mm, Cl 8.8

2шт.

9

81872300

SPRING,42.5mm OD x 92mm L

1шт.

10

82018239

PIN,24mm OD x 341mm L

1шт.

11

5199415

1шт.

12

9968888

SCREW

M8X1.25X45

1шт.

13

9968889

SPRING

6шт.

14

82018199

PIN

1шт.

15

15981531

BOLT,Hex, M16 x 1.5 x 90mm, Cl 10.9

4шт.

Выбрано товаров: 15
