Запчасти Case IH JX70U (1.82.1[03]) - LIFT - PIPES & PARTS (07) - HYDRAULIC SYSTEM

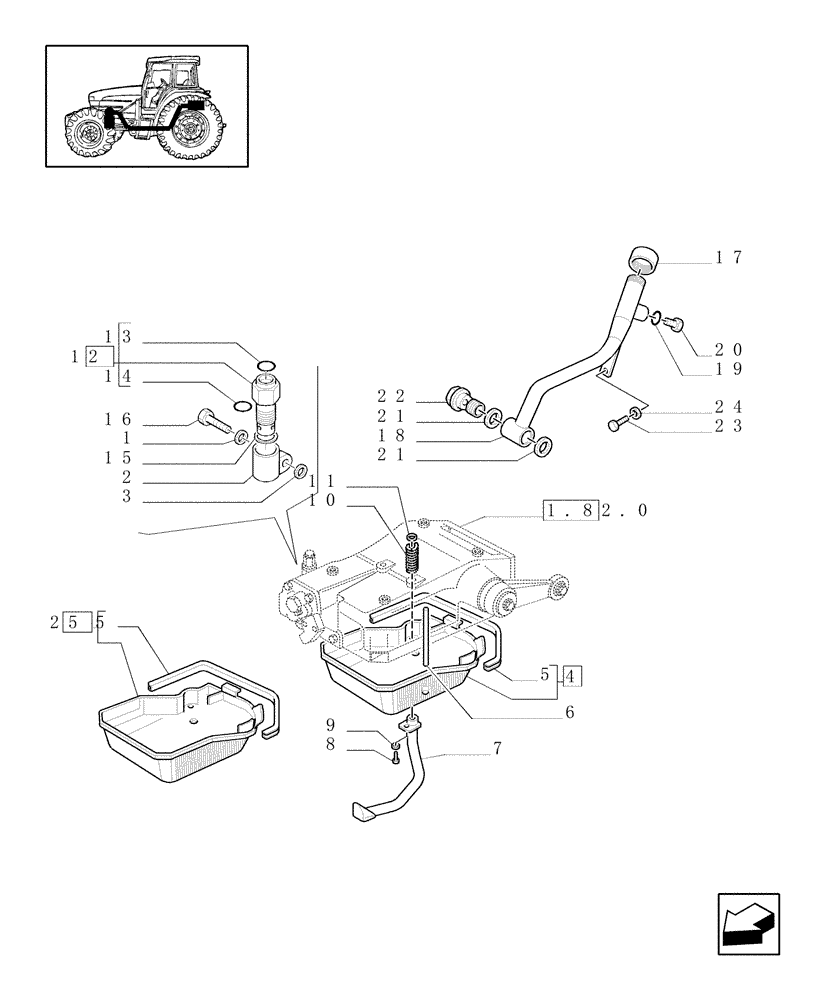

Схема запчастей Case IH JX70U - (1.82.1[03]) - LIFT - PIPES & PARTS (07) - HYDRAULIC SYSTEM
1
1.82.0
16
17
22
11
9
3
20
24
2
5
7
6
5
12
10
25
14
4
21
15
13
23
8
21
18
19

Артикул

Название

Примечание

Количество

1

10263460

SEAL,22.3mm ID x 28mm OD x 1.5mm Thk

1шт.

2

5120449

BODY

1шт.

3

10264560

SEAL,24mm ID x 32mm OD x 1.5mm Thk

1шт.

4

5165978

PAN

1шт.

5

5122962

OIL SEAL

1шт.

6

5122987

TUBE,8mm ID x 10mm OD x 127mm L

1шт.

7

44909414

HYD TUBE

JX70U JX80U JX90U

1шт.

7

5185155

RIGID TUBE

JX100U

1шт.

7

5185155

RIGID TUBE

JX90U (VAR.406-451)

1шт.

8

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

1шт.

9

10730321

WASHER,8.15mm ID x 17mm OD x 2mm Thk

1шт.

10

559958

SPRING,Compression, 15.5mm OD x 46mm L

1шт.

11

14496721

WASHER,13mm ID x 24mm OD x 2.5mm Thk

1шт.

12

5011763

VALVE PRESSURE RELIE

, Serial Range: -C4810

1шт.

12

47128782

VALVE PRESSURE RELIE

Incl. 14, Start Serial: D4810

1шт.

13

14457381

O-RING,17.12mm ID x 2.62" Width

, Serial Range: -C4810

1шт.

14

14453981

O-RING,0.989" ID x 0.07" Width

1шт.

15

10263360

SEAL,20.3mm ID x 26mm OD x 1mm Thk

1шт.

16

5120450

BANJO BOLT

1шт.

17

5180946

FILLER CAP,M32 x 1.5

1шт.

18

5180869

TUBE

1шт.

19

167266

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

90 Duro, .924" ID x .116" Thk

1шт.

20

83957506

PLUG,3/4"

1шт.

21

10265060

SEALING WASHER,32.4mm ID x 38mm OD x 1.5mm Thk

2шт.

22

5171221

BANJO BOLT

1шт.

23

16043324

BOLT,Hex, M8 x 1.25 x 18mm, Cl 8.8, Full Thd

1шт.

24

14496504

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

1шт.

25

5197162

PAN

VAR. (VAR.250-251) (VAR.832 - 836)

1шт.

Выбрано товаров: 28
