Запчасти Case IH JX1100U (1.94.0/06[01]) - (VAR.047) ROOF LOW PROFILE - ROOF & PARTS (10) - OPERATORS PLATFORM/CAB

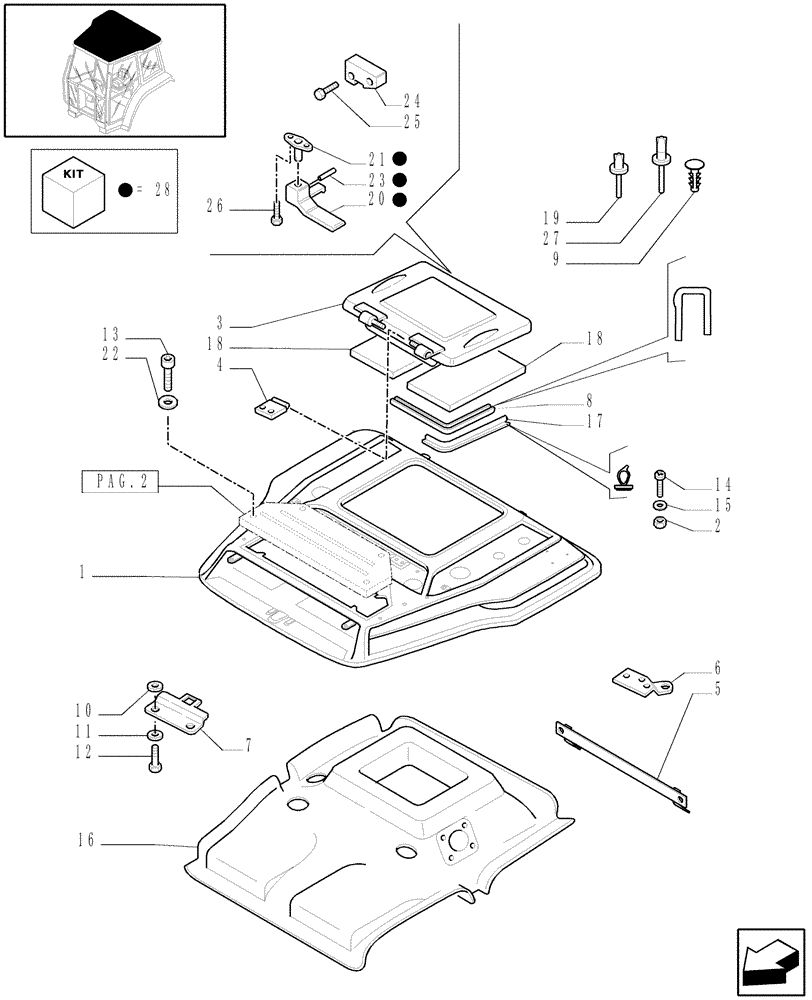

Схема запчастей Case IH JX1100U - (1.94.0/06[01]) - (VAR.047) ROOF LOW PROFILE - ROOF & PARTS (10) - OPERATORS PLATFORM/CAB
28
2
21
27
5
17
23
28
3
7
28
pag.2
19
4
10
9
15
16
13
22
26
28
8
11
25
12
18
6
14
20
24
18
1

Артикул

Название

Примечание

Количество

1

87302886

ROOF

Incl.8

1шт.

2

16104111

NUT,Prevailing Torque, M8, 1.25 Pitch, 10.6mm High, Cl 08, ZND

4шт.

3

87303010

LID

1шт.

4

NS

NOT SERVICED

RH

1шт.

4

NS

NOT SERVICED

LH

1шт.

5

47134554

BRACKET

1шт.

6

82003393

BRACKET

RH

1шт.

6

82003394

BRACKET

LH

1шт.

7

82003520

BRACKET

1шт.

8

5180143

RUBBER SEAL

1шт.

9

47132418

FASTENER

6шт.

10

5177577

SEALING WASHER,5mm ID x 22mm OD x 3mm Thk

4шт.

11

10519407

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

4шт.

12

10902021

BOLT,Hex, M6 x 12mm, Cl 8.8

4шт.

13

14302124

HEX SOC SCREW,M8 x 1.25 x 100mm, Cl 8.8

4шт.

13

14307124

SCREW,M8 x 1.25 x 90mm, Cl 8.8

M8x90

4шт.

14

13279414

SCREW,Pozidriv Pan Hd, M8 x 20mm, Cl 5.8

2шт.

15

12647004

WASHER,8.15mm ID x 25mm OD x 2.5mm Thk

4шт.

16

87302875

PANEL

1шт.

17

82002903

RUBBER STRIP,2368mm L

1шт.

18

82007122

FOAM INSULATION

100x150x20

2шт.

19

5162852

RIVET,7.3mm OD x 12mm L

1шт.

20

87575121

HANDLE

, Serial Range: -C5745

1шт.

20

87656446

HANDLE

, Start Serial: D5745

1шт.

21

5178206

PIN,10mm OD x 51mm L

1шт.

22

5178210

SEALING WASHER,M7 x 27 x 3 Thk

4шт.

23

14159970

LOCK PIN,M2.5 x 20, Slotted

1шт.

24

5108537

STRIKER PLATE

M6x30

1шт.

25

13301917

SCREW,Pozidriv Flat Hd, M6 x 30mm, Cl 5.8

2шт.

26

13299414

SCREW,Pozidriv Flat Hd, Csk, M5 x 16mm, Cl 5.8

2шт.

27

5162851

RIVET,7.3mm OD x 19mm L

2шт.

28

87658587

HANDLE

ASSY, Start Serial: D5745

1шт.

Выбрано товаров: 32
