Запчасти Case IH JX1100U (1.89.3/08) - (VAR.906) SUPPORT AND DRAWBAR TOW HOOK (09) - IMPLEMENT LIFT

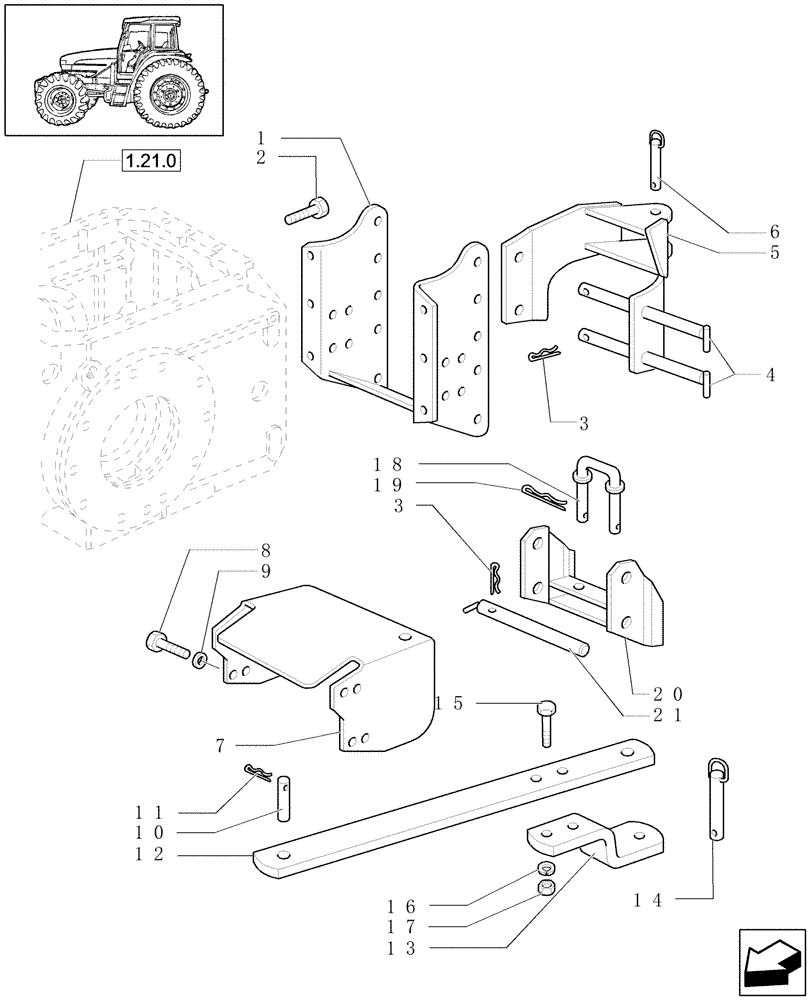

Схема запчастей Case IH JX1100U - (1.89.3/08) - (VAR.906) SUPPORT AND DRAWBAR TOW HOOK (09) - IMPLEMENT LIFT
18
19
12
9
2
17
1
4
11
14
15
8
21
5
3
20
13
6
16
7
10
3

Артикул

Название

Примечание

Количество

1

5199412

SUPPORT

1шт.

2

15981524

BOLT,Hex, M16 x 1.5 x 90mm, Cl 8.8

6шт.

3

44007661

COTTER PIN,33.2mm OD x 78mm L

4шт.

4

5124424

LOCK PIN

2шт.

5

5199398

TOW HOOK

1шт.

6

573185

HITCH PIN,28mm OD x 152mm L

1шт.

7

5177712

SHIELD

JX1070U, JX1080U, JX1090U

1шт.

7

5158411

SHIELD

JX1100U

1шт.

8

16043324

BOLT,Hex, M8 x 1.25 x 18mm, Cl 8.8, Full Thd

4шт.

9

14499401

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

4шт.

10

5153813

PIN,28mm OD x 85mm L

1шт.

11

578668

COTTER PIN,10.7mm OD x 80mm L

1шт.

12

5128655

DRAWBAR,750mm L x 60mm W x 30mm Thk, 26mm Offset

1шт.

13

5109784

END

1шт.

14

596060

HITCH PIN,28mm OD x 192mm L

1шт.

15

15984834

SCREW,Hex, M18 x 1.5 x 80mm, Cl 10.9

2шт.

16

11191674

BELLEVILLE WASHER,M18 Bolt Size x 36mm OD x 4.2mm Thk

2шт.

17

10721021

NUT,M18 x 1.5, Cl 10

2шт.

18

5101047

LOCK PIN

1шт.

19

5112606

COTTER PIN,2.5mm OD x 66.5mm L

3шт.

20

5124426

DRAWBAR FRAME

1шт.

21

5117437

PIN,22mm OD x 325mm L

2шт.

Выбрано товаров: 22
