Запчасти Case IH JX1100U (1.83.0[03]) - HOODS - LOCK AND SUPPORTS (08) - SHEET METAL

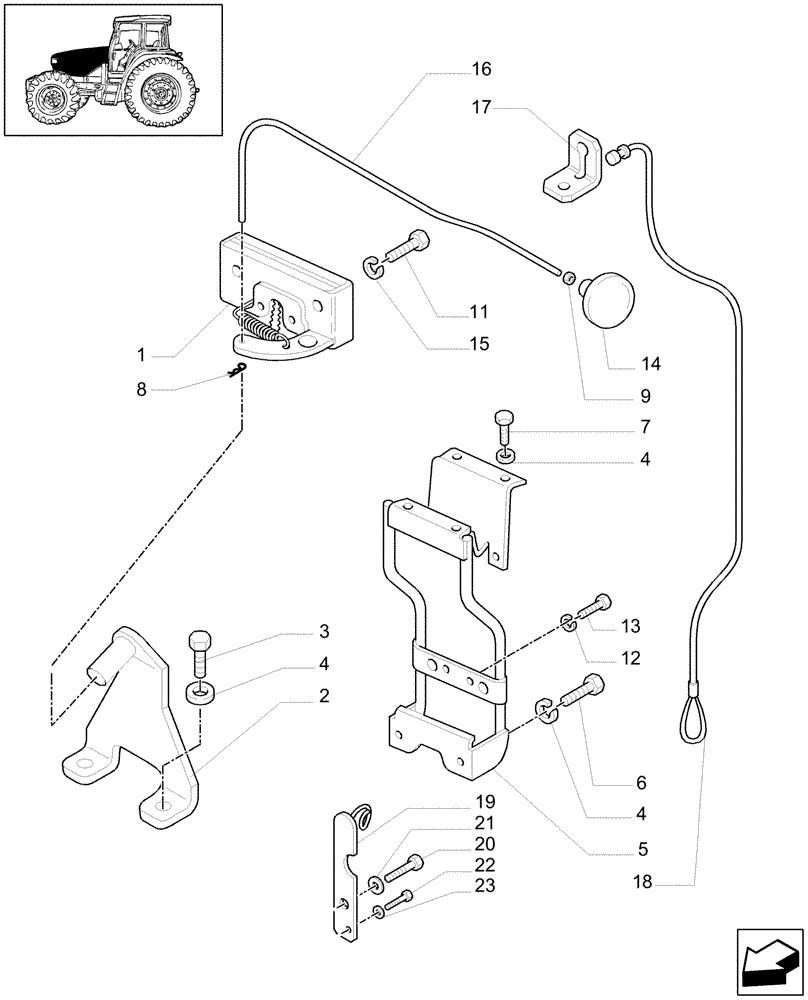

Схема запчастей Case IH JX1100U - (1.83.0[03]) - HOODS - LOCK AND SUPPORTS (08) - SHEET METAL
5
1
15
23
4
9
4
2
19
17
21
16
8
20
22
18
4
3
7
13
12
11
6
14

Артикул

Название

Примечание

Количество

1

47056830

LOCK

1шт.

2

47129059

SUPPORT

1шт.

3

16043524

SCREW,Hex, M8 x 1.25 x 22mm, Cl 8.8, Full Thd

2шт.

4

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

8шт.

5

47131352

SUPPORT

1шт.

6

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

7

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

8

10734101

COTTER PIN,M1.6 x 12

1шт.

9

10727321

THIN NUT,Thin, M6 x 1, Cl 05, LH

1шт.

10

47129871

WIRE

1шт.

11

10902624

SCREW,Hex, M6 x 25mm, Cl 8.8, Full Thd

2шт.

12

11193274

BELLEVILLE WASHER,M6 Bolt Size x 15mm OD x 1.2mm Thk

2шт.

13

10902124

SCREW,Hex, M6 x 14mm, Cl 8.8

2шт.

14

47056191

PUSH BUTTON

1шт.

15

11194674

BELLEVILLE WASHER,M6 Bolt Size x 15mm OD x 1mm Thk

2шт.

16

47131314

TIE-ROD

1шт.

17

5179364

BRACKET

1шт.

18

47129871

WIRE

700MM

1шт.

18

5179381

CABLE,590mm L

590MM, Start Serial: D4979

1шт.

19

47135610

BRACKET

, Start Serial: D4979

1шт.

20

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

, Start Serial: D4979

1шт.

21

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

, Start Serial: D4979

1шт.

22

80412064

SCREW

M4X16, Start Serial: D4979

1шт.

23

14497701

WASHER,4.3mm ID x 8mm OD x 0.8mm Thk

D=4, Start Serial: D4979

1шт.

Выбрано товаров: 24
