Запчасти Case IH JX1100U (1.82.7/01[01]) - (VAR.386-389) TWO FRONT CONTROL VALVES - CONTROL & SUPPORTS (07) - HYDRAULIC SYSTEM

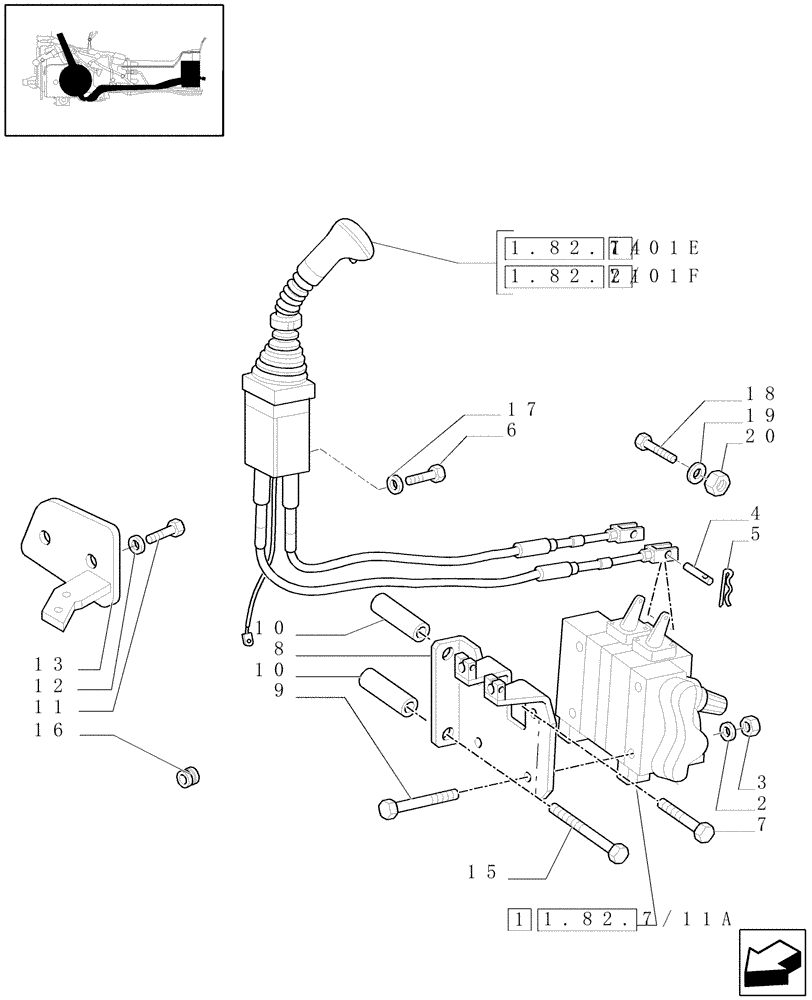

Схема запчастей Case IH JX1100U - (1.82.7/01[01]) - (VAR.386-389) TWO FRONT CONTROL VALVES - CONTROL & SUPPORTS (07) - HYDRAULIC SYSTEM
2
15
10
21
1
17
1.82.7/11a
8
12
18
16
11
7
1.82.7/01f
13
9
10
20
6
4
14
1.82.7/01e
5
19
3

Артикул

Название

Примечание

Количество

1

5192452

CONTROL VALVE

1шт.

2

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

4шт.

3

12164724

NUT,M10 x 1.25, Cl 10

4шт.

4

5126824

PIN,6.4mm OD x 21.5mm L

2шт.

5

10734301

COTTER PIN,M2 x 18

2шт.

6

16044821

SCREW,Hex, M8 x 80mm, Cl 8.8

2шт.

7

15981524

BOLT,Hex, M16 x 1.5 x 90mm, Cl 8.8

1шт.

8

47132570

BRACKET

1шт.

9

83931335

BOLT,Hex, M10 x 1.5 x 75mm, Cl 8.8

4шт.

10

5179421

SPACER

2шт.

11

11107421

BOLT,Hex, M10 x 60mm, Cl 8.8

2шт.

12

12602474

WAVE WASHER,Wave, M8.3

2шт.

13

47123013

HANDLE

1шт.

13

47132122

BRACKET

1шт.

14

47131616

JOYSTICK

, Serial Range: -C5462

1шт.

15

15864224

BOLT,Hex, M16 x 1.5 x 115mm, Cl 8.8

1шт.

16

10403080

GROMMET

2шт.

17

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

2шт.

18

16043824

SCREW,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd, DAC

2шт.

19

12602474

WAVE WASHER,Wave, M8.3

2шт.

20

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

2шт.

21

87588492

CONTROL

, Start Serial: D5462

1шт.

Выбрано товаров: 22
