Запчасти Case IH JX1090U (1.83.0[02]) - HOODS - PARTS (08) - SHEET METAL

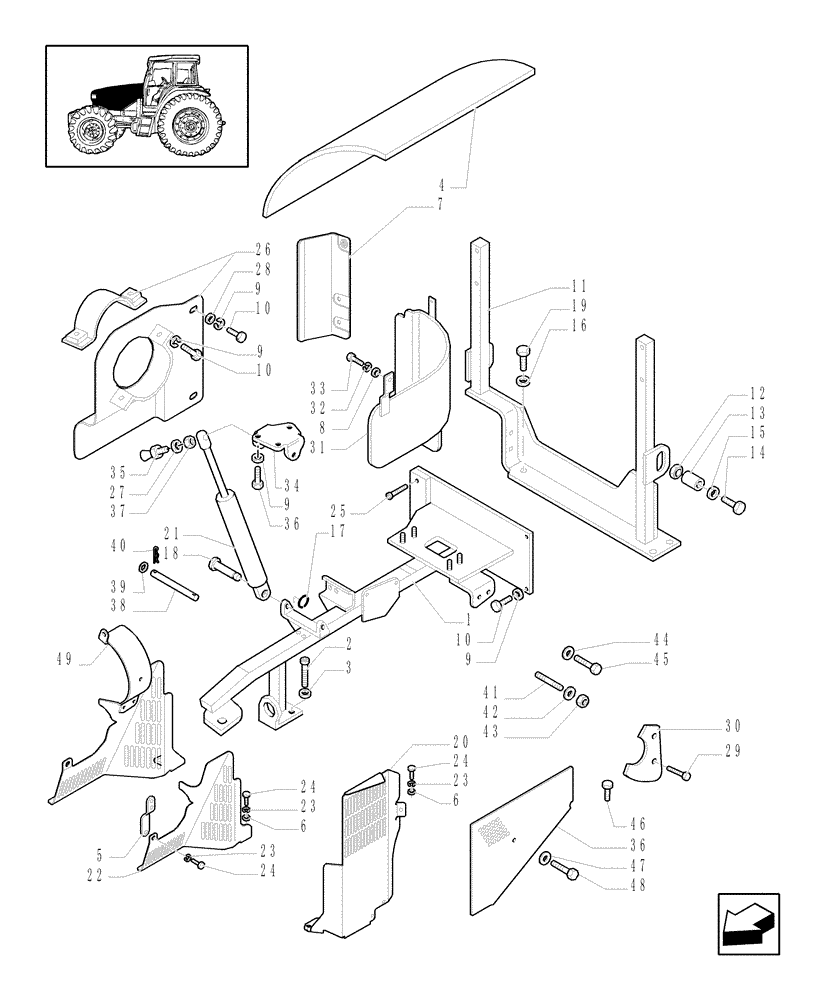

Схема запчастей Case IH JX1090U - (1.83.0[02]) - HOODS - PARTS (08) - SHEET METAL
23
33
30
1
8
46
12
36
23
38
43
39
32
35
9
10
22
2
24
17
5
31
41
49
18
9
28
24
40
6
7
27
47
29
16
11
24
10
14
13
42
3
44
48
15
6
26
9
10
21
4
9
37
20
36
19
45
34
23
25

Артикул

Название

Примечание

Количество

1

47132467

BRACKET

1шт.

2

11106021

BOLT,Hex, M10 x 1.5 x 20 mm, Cl 8.8, Full Thd

2шт.

3

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

2шт.

4

47129813

GUARD

L/Cab

1шт.

4

47129815

SHIELD

W/Cab

1шт.

5

47130466

BRACKET

1шт.

6

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

7

47132884

GUARD

Manifold

1шт.

8

11197774

BELLEVILLE WASHER,M6 Bolt Size x 12mm OD x 1.2mm Thk

2шт.

9

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

9шт.

10

16043524

SCREW,Hex, M8 x 1.25 x 22mm, Cl 8.8, Full Thd

6шт.

11

47132469

SUPPORT

1шт.

12

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

1шт.

13

4984100

SPACER

8.5x15x16

1шт.

14

16044024

BOLT,Hex, M8 x 1.25 x 40mm, Cl 8.8

1шт.

15

12628921

WASHER,8.15mm ID x 25mm OD x 4mm Thk

1шт.

16

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

2шт.

17

11087776

CIRCLIP,Ext., M6, BLO

, Serial Range: -C4918

2шт.

18

5106681

PIN,6mm OD x 11.5mm L

, Serial Range: -C4918

2шт.

19

11106121

BOLT,Hex, M10 x 1.5 x 22mm, Cl 8.8, Full Thd

2шт.

20

47130841

SHIELD

LH

1шт.

21

47125540

GAS STRUT

2шт.

22

47130842

SHIELD

RH, Serial Range: -C5190

1шт.

23

11193879

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

5шт.

24

16043411

BOLT,Hex, M8 x 1.25 x 20mm, Cl 5.8, Full Thd

5шт.

25

14306424

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

26

47128427

PLATE

1шт.

27

10516674

LOCK WASHER,M8

2шт.

28

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

29

13276924

SCREW,Pozidriv Pan Hd, M6 x 35mm, Cl 8.8, Full Thd

, Serial Range: -C4924

2шт.

30

5181930

PLATE

W/Cab, Serial Range: -C4924

1шт.

31

47129907

SUPPORT

AND HEAT SHIELD ASSY.

1шт.

32

12646604

WASHER,6.15mm ID x 15mm OD x 1.5mm Thk

2шт.

33

10902324

BOLT,Hex, M6 x 18mm, Cl 8.8, Full Thd

2шт.

34

87327056

SUPPORT

1шт.

35

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

2шт.

36

87346938

SHIELD

VAR.385

1шт.

37

16102311

THIN NUT,Thin, M8 x 1.25, Cl 04

2шт.

38

47136256

PIN

, Start Serial: D4918

2шт.

39

12644404

WASHER,6.15mm ID x 15mm OD x 1mm Thk

, Start Serial: D4918

2шт.

40

10734301

COTTER PIN,M2 x 18

, Start Serial: D4918

2шт.

41

87302294

STUD

2шт.

42

14496604

WASHER,10.5mm ID x 21mm OD x 2mm Thk

2шт.

43

11701714

NUT

M10

2шт.

44

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

2шт.

45

14432324

SCREW,M10 x 1.5 x 22mm

M10x1.5x22

2шт.

46

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

47

10519401

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

VAR. 385

1шт.

48

10902824

BOLT,Hex, M6 x 30mm, Cl 8.8

VAR.385

1шт.

49

87317498

GUARD

RH, Start Serial: D5190

1шт.

Выбрано товаров: 50
