(1.82.7/03[01]) - (VAR.411) TWO CONTROL VALVES - BOSCH - PIPES

Запчасти Case IH JX1090U (1.82.7/03[01]) - (VAR.411) TWO CONTROL VALVES - BOSCH - PIPES (07) - HYDRAULIC SYSTEM

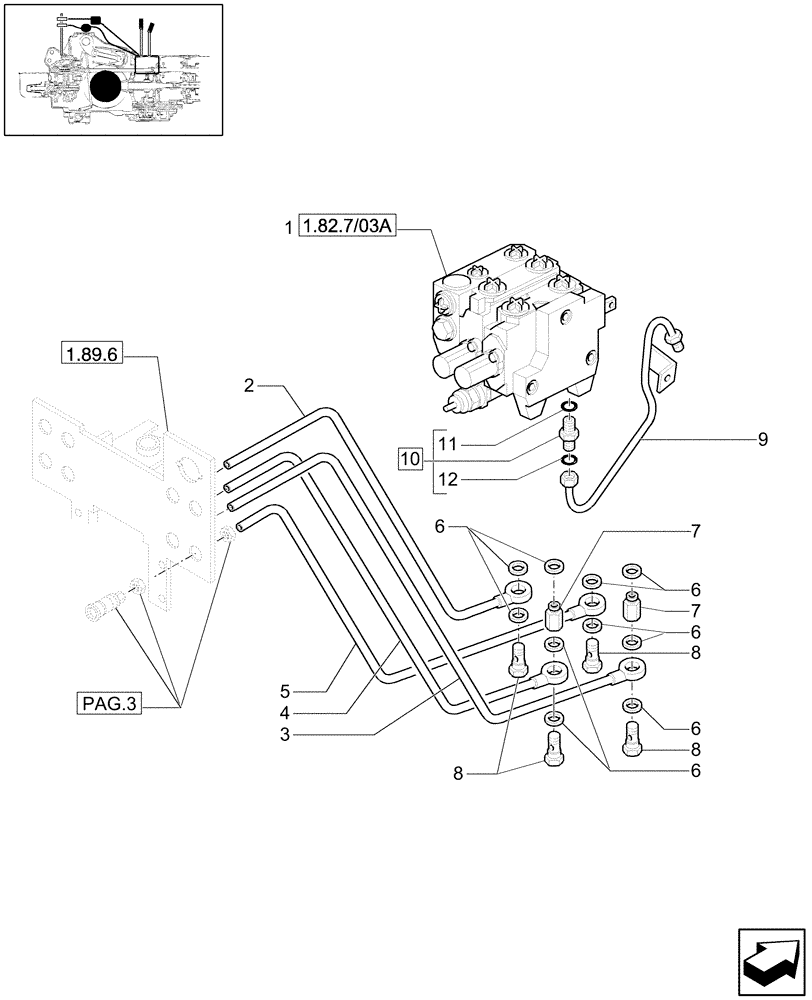

Схема запчастей Case IH JX1090U - (1.82.7/03[01]) - (VAR.411) TWO CONTROL VALVES - BOSCH - PIPES (07) - HYDRAULIC SYSTEM
8
6
10
5
11
8
pag.3
7
6
7
9
6
8
6
4
6
1
2
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47129344

CONTROL VALVE

502.2mm L.

1шт.

2

47123638

HYD TUBE

502.2mm L.

1шт.

3

47123637

TUBE

570.5mm L.

1шт.

4

47123639

HYD TUBE

539.4mm L.

1шт.

5

47123640

HYD TUBE

459.9mm L.

1шт.

6

5165897

SEALING WASHER,22.7mm ID x 30mm OD x 2mm Thk

22.7 x 30 x 2

12шт.

7

5128338

HYD CONNECTOR,M22 x 1.5 x M22 x 1.5

2шт.

8

5112588

BANJO BOLT,M22 x 1.5 x 40mm

4шт.

9

47123633

HYD TUBE

1шт.

10

5185525

HYD CONNECTOR,15.5 - M22 x 1.5 ORFS

M22X1,5

1шт.

11

14438085

O-RING,19.3mm ID x 2.4mm

1шт.

12

5185513

O-RING,1.78mm Thk x 18.77mm ID, 85 Duro

1шт.
