Запчасти Case IH JX1080U (1.82.7/04[03]) - (VAR.419) THREE CONTROL VALVES (BOSCH) - QUIK COUPLING - FLEXIBLE CABLE (07) - HYDRAULIC SYSTEM

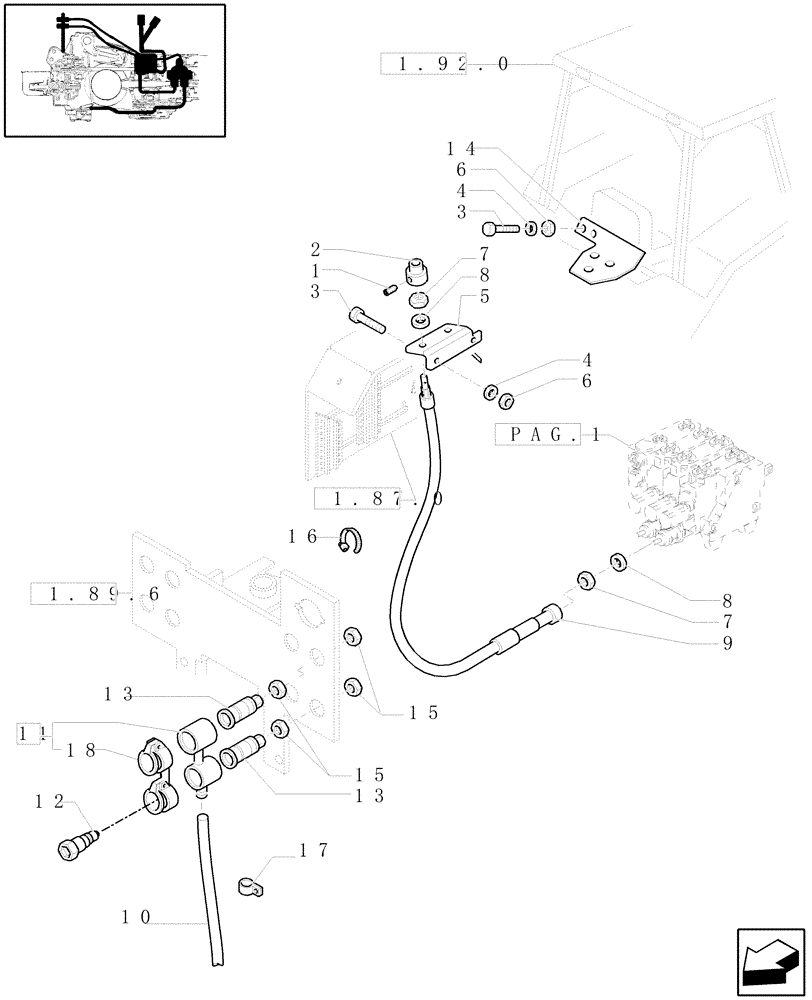

Схема запчастей Case IH JX1080U - (1.82.7/04[03]) - (VAR.419) THREE CONTROL VALVES (BOSCH) - QUIK COUPLING - FLEXIBLE CABLE (07) - HYDRAULIC SYSTEM
6
10
11
4
15
12
14
16
6
13
13
18
1.92.0
15
8
3
1.87.0
1.89.6
8
9
17
4
2
7
3
7
1
pag.1
5

Артикул

Название

Примечание

Количество

1

5174064

HEX SOC SCREW,#8 - 32 x 1/4", Gr 5.8

3шт.

2

5182632

KNOB

3шт.

3

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

4

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

2шт.

5

47130272

BRACKET

L/Cab

1шт.

6

16102314

THIN NUT,M8 x 1.25, Cl 04

2шт.

7

16111214

NUT,M14 x 1, Cl 04

8шт.

8

12605879

LOCK WASHER

D=14

4шт.

9

47129872

CABLE,820mm L

2шт.

10

19056687

HOSE,7.50 mm ID

1шт.

11

47123645

DUST CAP

Tandem, Black

2шт.

11

47132133

PLUG

Green

2шт.

11

47132134

DUST CAP

Blue

2шт.

12

5101741

QUICK MALE COUPLING

6шт.

13

82004816

PUSH-PULL COUPLING

include p/n 1534623C1

6шт.

1534623C1

SEAL KIT

1шт.

14

5173892

SUPPORT

W/Cab

1шт.

15

5129168

BHD LOCK NUT,M24 x 1.5

M24

12шт.

16

14560287

CABLE TIE,207.00mm L

COLLAR

1шт.

17

5128387

CLAMP

2шт.

18

47123643

CAP

Black

2шт.

18

47132126

DUST CAP,Green

Green

2шт.

18

47132127

DUST CAP,Blue

2шт.

Выбрано товаров: 23
