Запчасти Case IH JX1070U (1.89.3/11) - (VAR.912/1) SWINGING TOW BAR WITHOUT GUARD - PARTS (09) - IMPLEMENT LIFT

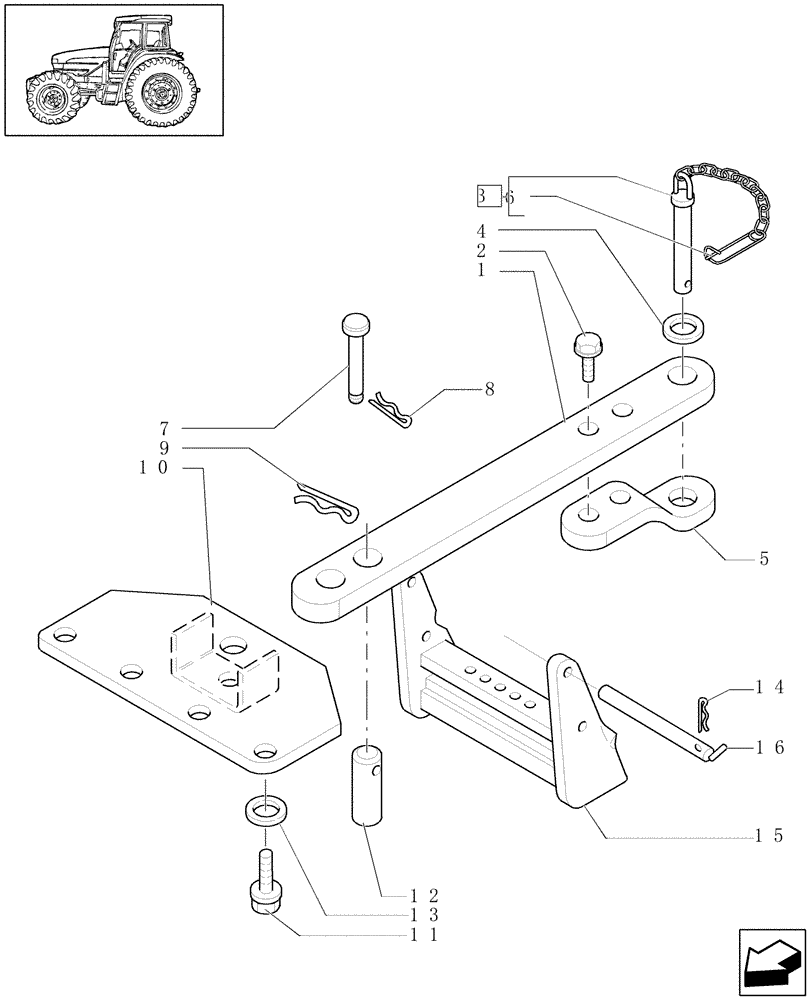

Схема запчастей Case IH JX1070U - (1.89.3/11) - (VAR.912/1) SWINGING TOW BAR WITHOUT GUARD - PARTS (09) - IMPLEMENT LIFT
1
8
2
3
13
15
12
14
5
11
4
7
10
16
6
9

Артикул

Название

Примечание

Количество

1

5180877

DRAWBAR,780mm L x 60mm W x 40mm Thk

1шт.

2

11119133

BOLT,Hex, M16 x 60, 10.9, Full Thd

2шт.

3

5163732

PIN,32mm OD x 182mm L

1шт.

4

82005365

WASHER

1шт.

5

82010166

DRAWBAR CLAMP

1шт.

6

5152004

HAIR PIN COTTER,195mm L

1шт.

7

5181758

PIN,16mm OD x 119.5mm L

2шт.

8

82026318

COTTER PIN,1/8 x 2 5/16

2шт.

9

82000094

SPRING,40mm OD x 142mm L

1шт.

10

82003409

BRACKET

1шт.

11

15864324

BOLT,Hex, M16 x 1.5 x 130mm, Cl 8.8

4шт.

12

82006933

PIN,28mm OD x 134mm L

1шт.

13

11194274

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 3.4mm Thk

4шт.

14

44007661

COTTER PIN,33.2mm OD x 78mm L

2шт.

15

5199439

SUPPORT

1шт.

16

5117437

PIN,22mm OD x 325mm L

D = 22 x 325

2шт.

Выбрано товаров: 16
