(1.92.85/04B) - SEAT WITH RETRACTABLE BELTS - BREAKDOWN - D5644 - C6330

Запчасти Case IH JX1060C (1.92.85/04B) - SEAT WITH RETRACTABLE BELTS - BREAKDOWN - D5644 - C6330 (10) - OPERATORS PLATFORM/CAB

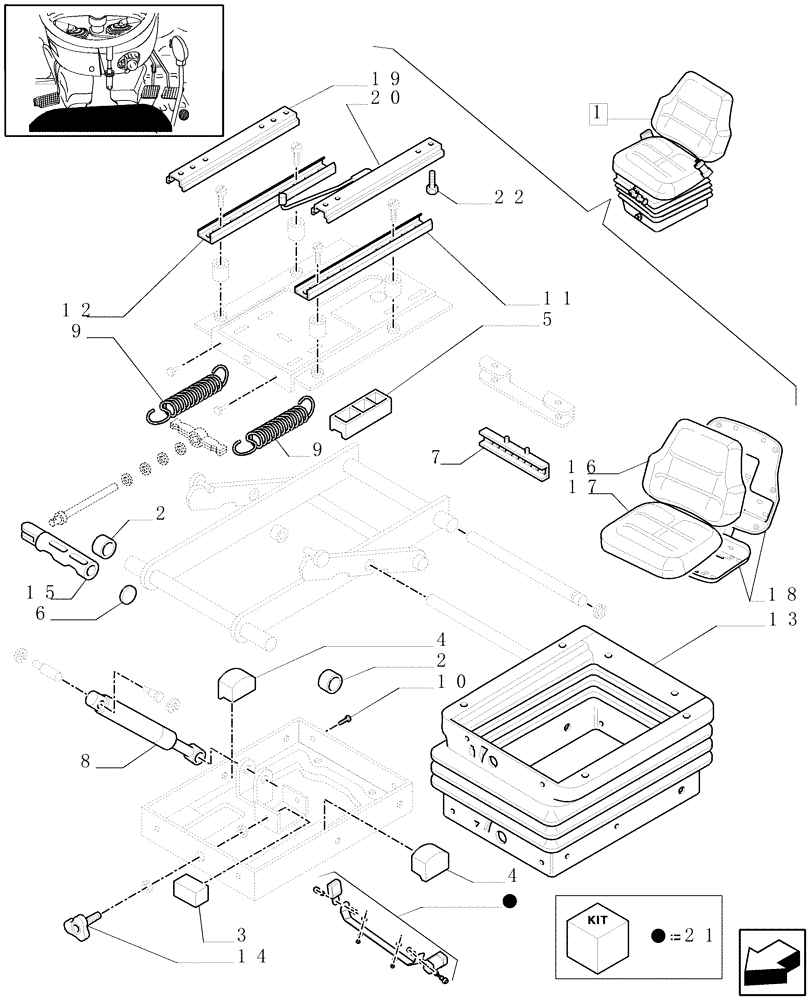

Схема запчастей Case IH JX1060C - (1.92.85/04B) - SEAT WITH RETRACTABLE BELTS - BREAKDOWN - D5644 - C6330 (10) - OPERATORS PLATFORM/CAB
5
16
11
15
21
13
17
8
6
19
4
9
1
7
2
21
4
10
3
22
18
14
12
21
9
20
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87553351

DRIVER SEAT

ASSY, Serial Range: -C5798

1шт.

Fabric Case

1шт.

1

87730598

DRIVER SEAT

ASSY, Start Serial: D5798

1шт.

Fabric Case with Increased Seat Back and Cushion

1шт.

2

87572236

RUBBER BUSHING

4шт.

3

87572237

RUBBER PAD

1шт.

4

87572238

RUBBER PAD

2шт.

5

87572239

BLOCK

1шт.

6

87572397

PLUG

1шт.

7

87572398

SLIDING PAD

1шт.

8

5197845

SHOCK ABSORBER

1шт.

9

87572400

SPRING

2шт.

10

5197843

SCREW

11шт.

11

5197860

GUIDE

1шт.

12

5197859

GUIDE

1шт.

13

87572404

BELLOWS

1шт.

14

87572405

KNOB

1шт.

15

87572235

HANDLE

1шт.

16

47131868

SEAT BACK

, Serial Range: -C5798

1шт.

16

NSS

NOT SOLD SEPARAT

, Start Serial: D5798

1шт.

17

47131870

SEAT CUSHION

, Serial Range: -C5798

1шт.

17

NSS

NOT SOLD SEPARAT

, Start Serial: D5798

1шт.

18

47127057

PLATE

1шт.

19

47127061

GUIDE

1шт.

20

47127060

GUIDE

1шт.

21

47135573

KIT

1шт.

22

84263436

SCREW

1шт.
