Запчасти Case IH JX100U (1.43.0/05[03]) - (VAR.860) FRONT FENDERS - 4WD (04) - FRONT AXLE & STEERING

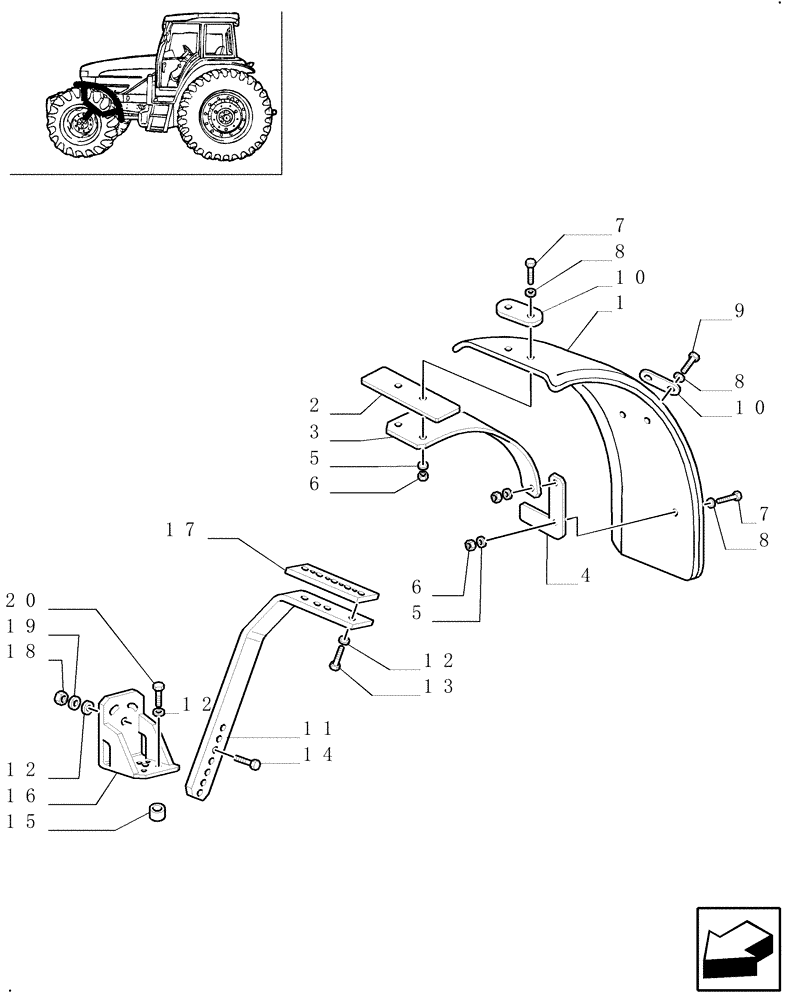

Схема запчастей Case IH JX100U - (1.43.0/05[03]) - (VAR.860) FRONT FENDERS - 4WD (04) - FRONT AXLE & STEERING
16
17
20
19
13
18
10
14
3
11
12
4
12
8
7
6
15
5
2
9
1
7
8
10
6
8
12
5

Артикул

Название

Примечание

Количество

1

5122325

FRONT FENDER

L = 400MM

2шт.

2

5148601

PLATE

2шт.

3

5148596

PANEL

LH

1шт.

3

5148597

PANEL

RH

1шт.

4

5148600

REINFORCEMENT

RH

3шт.

4

5149441

REINFORCEMENT

LH

3шт.

5

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

4шт.

6

12574511

LOCK NUT,M10 x 1.25, Cl 8

8шт.

7

14782614

SCREW,Cross Rec Cheese Hd, M10 x 1.25 x 30mm, Cl 5.8

10шт.

8

12644304

WASHER,10.2mm ID x 35mm OD x 3mm Thk

4шт.

9

14782514

SCREW,Cross Rec Cheese Hd, M10 x 1.25 x 20mm, Cl 5.8

2шт.

10

5148599

REINFORCEMENT

4шт.

11

5148594

SUPPORT

LH

1шт.

11

5148595

SUPPORT

RH

1шт.

12

11190774

BELLEVILLE WASHER,M12 Bolt Size x 24mm OD x 2.8mm Thk

6шт.

13

15540624

BOLT,Hex, M12 x 1.25 x 40mm, Cl 8.8, Full Thd

4шт.

14

11227024

BOLT,Hex, M14 x 1.5 x 65, 8.8

4шт.

15

5116400

LOCK WASHER

12.5X35X5

2шт.

16

5148602

SUPPORT

2шт.

17

5148598

PLATE

2шт.

18

13598221

NUT,M14 x 1.5

4шт.

19

10520104

WASHER,14.4mm ID x 26mm OD x 3mm Thk

2шт.

20

14274834

BOLT,Hex, M12 x 1.25 x 45mm, Cl 10.9

4шт.

20

15540931

BOLT,Hex, M12 x 1.25 x 55mm, Cl 10.9

2шт.

Выбрано товаров: 24
