(1.27.7/03[01]) - (VAR.748) 24+12 40KM/H, HI-LO SYNCHRONIZED REVERSER, HYDRAULIC P.T.O., HEAT EXCHANGER

Запчасти Case IH JX100U (1.27.7/03[01]) - (VAR.748) 24+12 40KM/H, HI-LO SYNCHRONIZED REVERSER, HYDRAULIC P.T.O., HEAT EXCHANGER (03) - TRANSMISSION

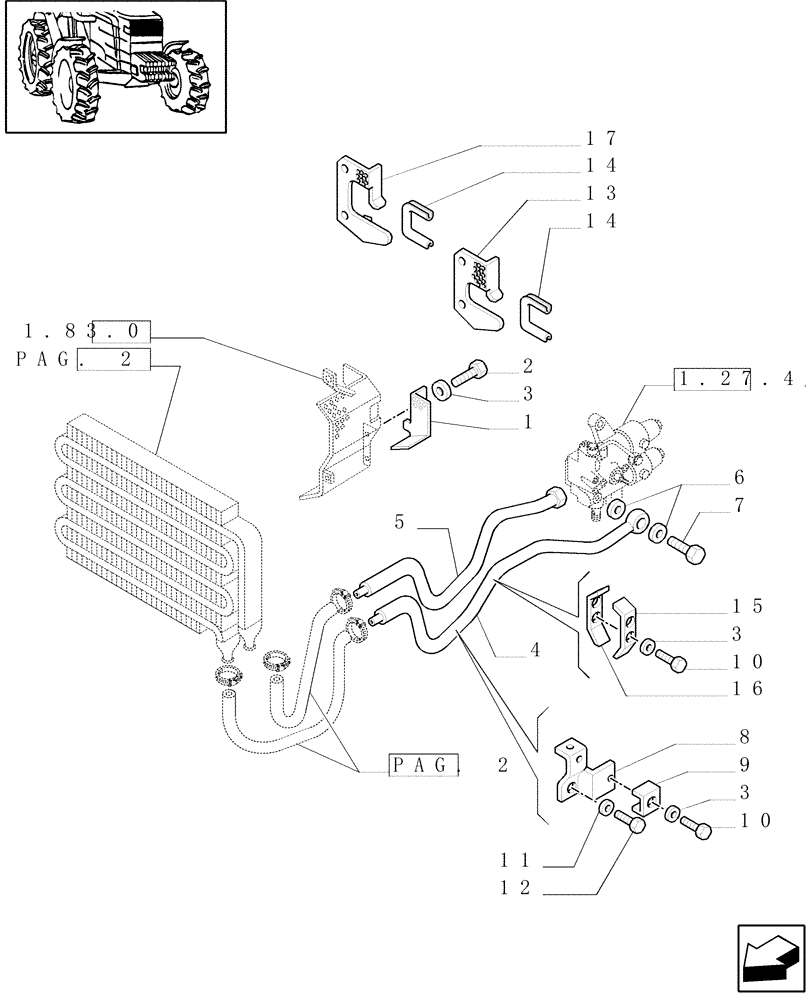

Схема запчастей Case IH JX100U - (1.27.7/03[01]) - (VAR.748) 24+12 40KM/H, HI-LO SYNCHRONIZED REVERSER, HYDRAULIC P.T.O., HEAT EXCHANGER (03) - TRANSMISSION
3
6
10
16
5
15
17
1.27.4/1
8
1
14
13
10
2
3
12
4
7
3
9
14
11
1.83.0
pag. 2
pag. 2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5171382

GRILLE

JX70U, JX80U, L/CAB

1шт.

2

10902124

SCREW,Hex, M6 x 14mm, Cl 8.8

JX70U, JX80U, L/Cab

2шт.

3

10516474

LOCK WASHER

M6

5шт.

4

5174087

RIGID TUBE

1шт.

5

5174089

RIGID TUBE

1шт.

6

4858609

WASHER,Brass

16X22

2шт.

7

10184417

BANJO BOLT,M16 x 1.5 x 31mm

1шт.

8

5174189

BRACKET

1шт.

9

5170599

BRACKET

1шт.

10

10902624

SCREW,Hex, M6 x 25mm, Cl 8.8, Full Thd

3шт.

11

11194274

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 3.4mm Thk

1шт.

12

15980324

BOLT,Hex, M16 x 1.5 x 25mm, Cl 8.8, Full Thd

1шт.

13

5171372

GRILLE

JX70U, JX80U, W/CAB

1шт.

14

5124593

GASKET

L = 90

1шт.

15

5174104

BRACKET

1шт.

16

5174105

BRACKET

1шт.

17

5171381

GRILLE

JX9OU, JX100U

1шт.
