(1.15.0/01) - (VAR.938) VERTICAL MUFFLER - SIDEWALL AND GUARDS

Запчасти Case IH JX1095N (1.15.0/01) - (VAR.938) VERTICAL MUFFLER - SIDEWALL AND GUARDS (02) - ENGINE EQUIPMENT

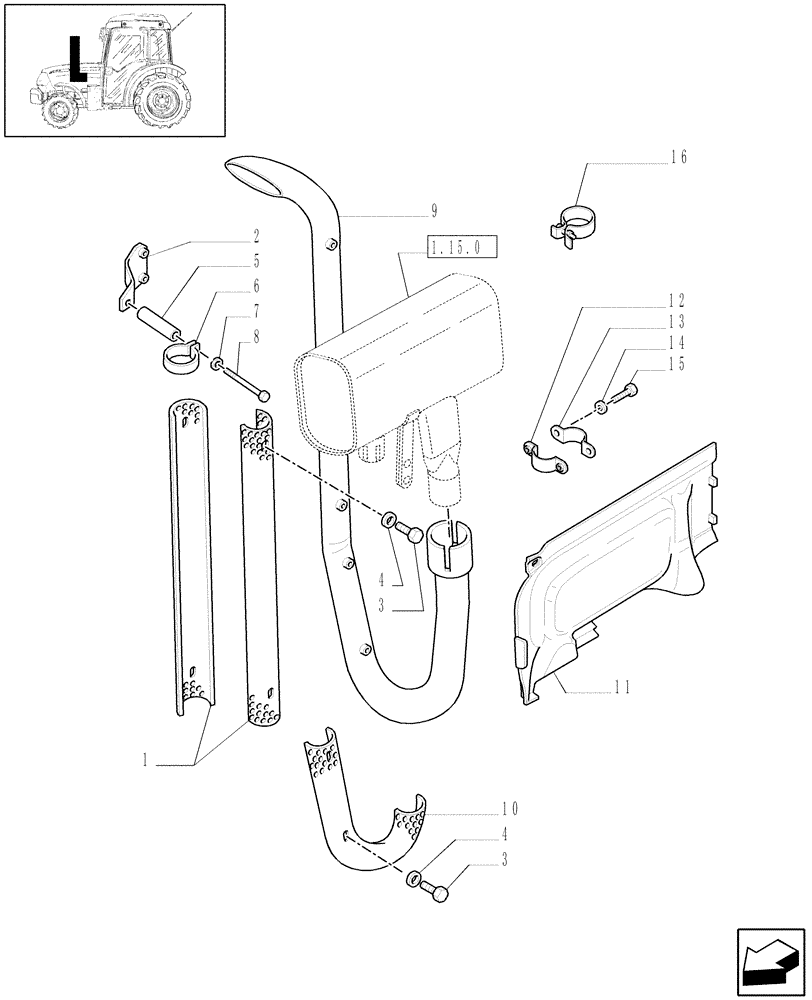

Схема запчастей Case IH JX1095N - (1.15.0/01) - (VAR.938) VERTICAL MUFFLER - SIDEWALL AND GUARDS (02) - ENGINE EQUIPMENT
6
14
15
13
2
7
1.15.0
10
4
9
1
16
12
5
3
11
4
3
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5189075

GUARD

2шт.

2

5188921

BRACKET

1шт.

3

10902424

SCREW,Hex, M6 x 20mm, Cl 8.8, Full Thd

6шт.

4

17094714

LOCK WASHER,M6 x 13

6шт.

5

5190261

SPACER,11mm ID x 20mm OD x 92mm L

1шт.

6

5188919

COLLAR CLAMP

1шт.

7

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

1шт.

8

15972121

SCREW,Hex, M10 x 1.25 x 115mm, Cl 8.8

1шт.

9

5189074

RIGID TUBE

1шт.

10

5189076

GUARD

1шт.

11

47134481

SIDE PANEL

LH

1шт.

12

5180679

HOSE CLIP

, Serial Range: -C5751

1шт.

13

5183964

HOSE CLIP

, Serial Range: -C5751

1шт.

14

11197774

BELLEVILLE WASHER,M6 Bolt Size x 12mm OD x 1.2mm Thk

, Serial Range: -C5751

2шт.

15

10902224

SCREW,Hex, M6 x 16mm, Cl 8.8, Full Thd

, Serial Range: -C5751

2шт.

16

87667303

HOSE CLAMP,58mm - 58.5mm

, Start Serial: D5751

1шт.
