Запчасти Case IH JX1095N (1.92.92[03]) - CAB - DOOR INNER HANDLE AND RELEVANT PARTS - C5188 (10) - OPERATORS PLATFORM/CAB

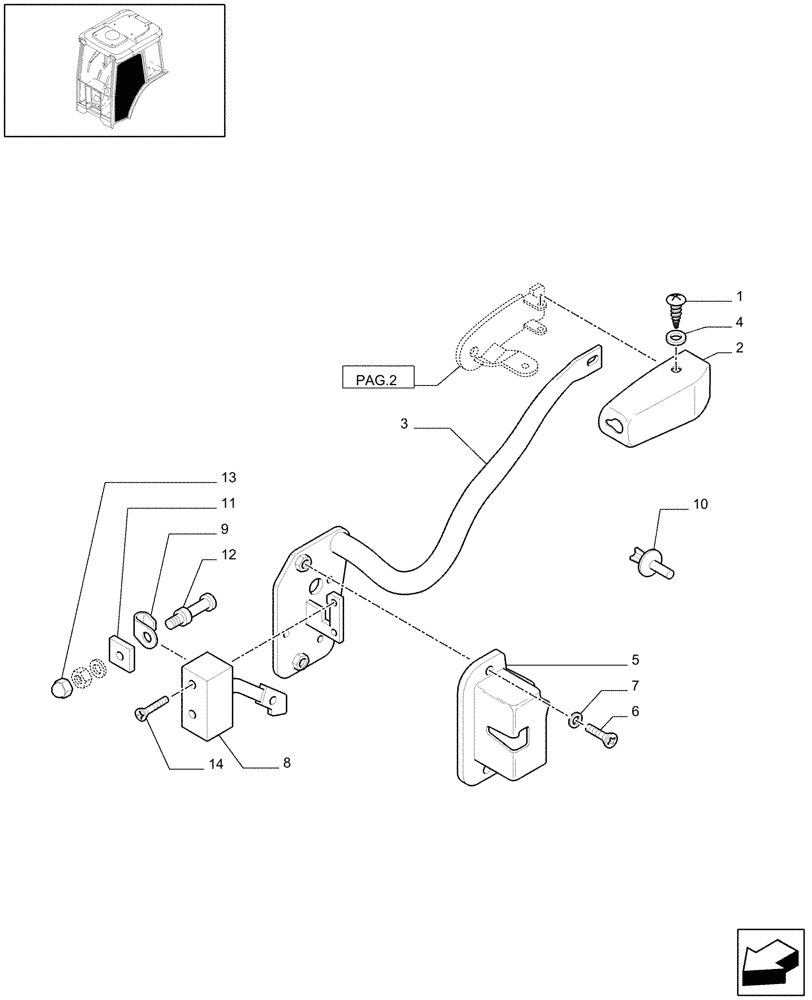

Схема запчастей Case IH JX1095N - (1.92.92[03]) - CAB - DOOR INNER HANDLE AND RELEVANT PARTS - C5188 (10) - OPERATORS PLATFORM/CAB
2
pag.2
13
10
8
9
7
12
3
14
11
6
1
5
4

Артикул

Название

Примечание

Количество

1

14441727

SCREW,Flat Csk Hd, M6 x 35mm, Cl 8.8

4шт.

2

44910444

COVER

RH

1шт.

2

44910445

COVER

LH

1шт.

3

5184482

HANDLE

RH

1шт.

3

5184680

HANDLE

LH

1шт.

4

12624904

WASHER,6.15mm ID x 30mm OD x 1.5mm Thk

4шт.

5

44910374

SHIELD

RH Inner

1шт.

5

44910375

GUARD

LH Inner

1шт.

6

5182270

BLEED SCREW,M6 x 10mm, Cl 5.8

M6x10

6шт.

7

12648278

WASHER,6.15mm ID x 10mm OD x 1mm Thk

6шт.

8

44910472

LOCK

RH

1шт.

8

44910473

LOCK

LH

1шт.

9

83994372

BRACKET

2шт.

10

5162852

RIVET,7.3mm OD x 12mm L

2шт.

11

44911743

COVER PLATE

2шт.

11

83994378

NUT,M12 x 1

M12 x 1

2шт.

12

44911744

PIN,14mm OD x 42mm L

2шт.

12

83994395

DOWEL,M12 x 1

2шт.

13

5132136

CAP COVER,M8

2шт.

14

14441724

SCREW,Flat Csk Hd, M6 x 35mm, Cl 8.8

1шт.

Выбрано товаров: 20
