(1.92.92[02A]) - CAB DOORS - D5188

Запчасти Case IH JX1095N (1.92.92[02A]) - CAB DOORS - D5188 (10) - OPERATORS PLATFORM/CAB

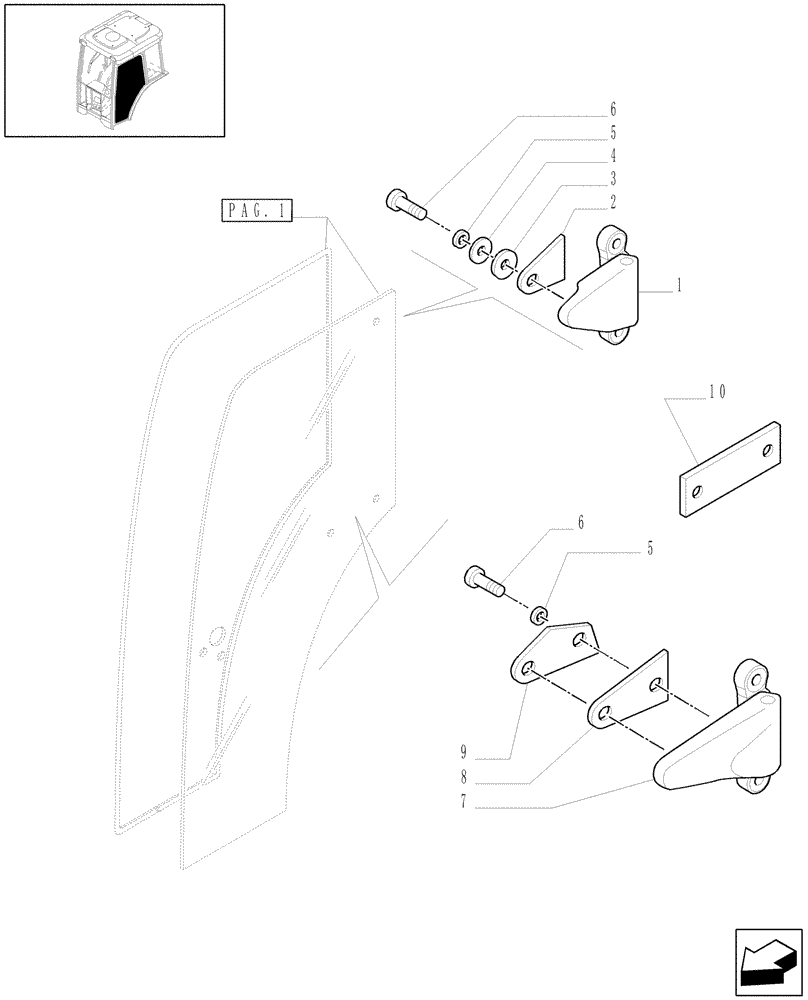

Схема запчастей Case IH JX1095N - (1.92.92[02A]) - CAB DOORS - D5188 (10) - OPERATORS PLATFORM/CAB
g.
10
5
6
9
3
1
5
4
pa
7
8
6
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87301779

HINGE

RH

1шт.

1

87301781

HINGE

LH

1шт.

2

87352398

GASKET,3mm Thk

2шт.

3

87352397

GASKET,24.5mm ID x 45mm OD x 3mm Thk

2шт.

4

87352400

WASHER,10mm ID x 46mm OD x 3mm Thk

2шт.

5

13578301

WASHER,8.15mm ID x 24mm OD x 2mm Thk

6шт.

6

87352614

SCREW,Sl Pan Hd, M8 x 15mm, Cl 10.9

M8

6шт.

7

87301778

HINGE

RH

1шт.

7

87301780

HINGE

LH

1шт.

8

87352385

GASKET,3mm Thk

LH, RH

2шт.

9

87352378

GASKET,3mm Thk

Inner

2шт.

10

87352376

COVER PLATE

4шт.
