Запчасти Case IH JX1095N (1.89.0/03[01]) - (VAR.896) SUPPORT AND DRAWBAR CATEGORY "A" TOW HOOK 33MM WITH END PIECES (09) - IMPLEMENT LIFT

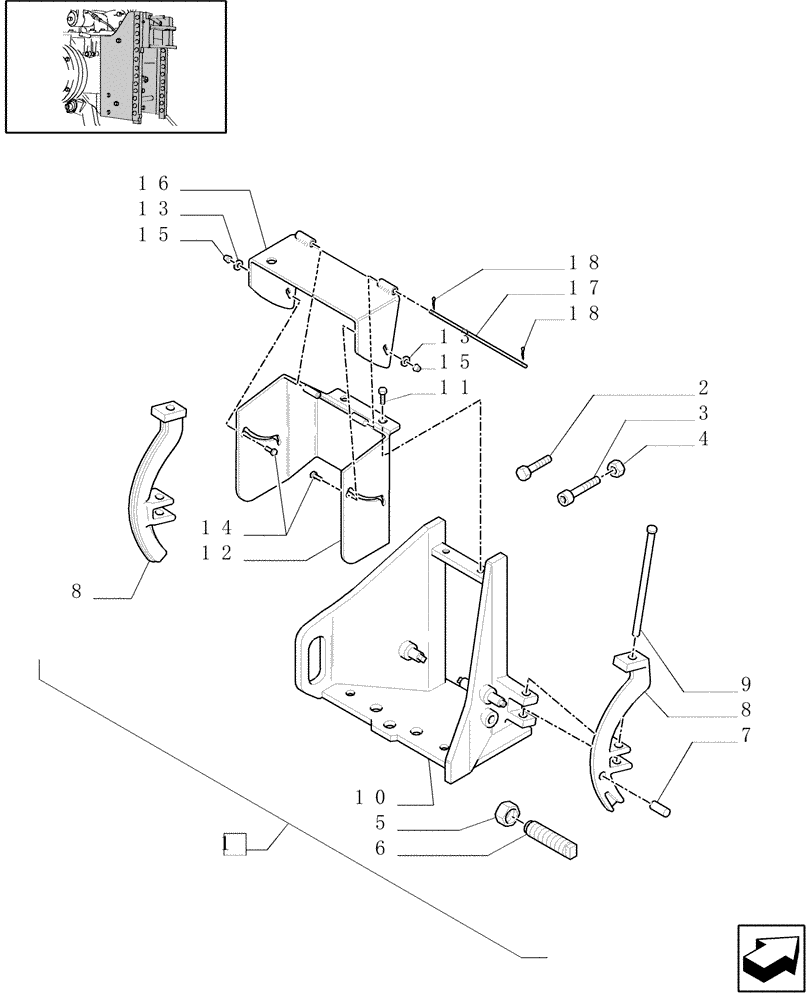

Схема запчастей Case IH JX1095N - (1.89.0/03[01]) - (VAR.896) SUPPORT AND DRAWBAR CATEGORY "A" TOW HOOK 33MM WITH END PIECES (09) - IMPLEMENT LIFT
7
11
18
15
3
10
15
5
9
6
16
2
8
14
4
13
13
17
18
1
12
8

Артикул

Название

Примечание

Количество

1

5192034

SUPPORT

Assy., Incl. Ref. 7 thru 18

1шт.

2

11390534

BOLT,Hex, M16 x 1.5 x 40mm, Cl 10.9

6шт.

3

14315024

HEX SOC SCREW,M16 x 1.5 x 120mm, Cl 8.8

2шт.

4

15504021

NUT,M16 x 1.5

2шт.

5

10717921

THIN NUT,Thin, M24 x 3, Cl 05

2шт.

6

5190749

SCREW,M24 x 3 x 130mm L

M24x3x120

2шт.

7

14606870

LOCK PIN,M8 x 28, Slotted

2шт.

8

5190740

PLATE

LH

1шт.

8

5190732

PLATE

RH

1шт.

9

5190735

PIN

2шт.

10

5192737

BRACKET

1шт.

11

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

2шт.

12

5192736

PLATE

LH

1шт.

13

5190734

LOCKING RING

RH

2шт.

14

5192734

PIN

2шт.

15

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

16

5192735

PLATE

1шт.

17

5192733

PIN

1шт.

18

10796401

COTTER PIN,M3.2 x 18

2шт.

Выбрано товаров: 19
