(1.89.0/01[01]) - (VAR.572-891) FIXED HOOK, CAT. "C", VERTICAL ADJUST SLIDING

Запчасти Case IH JX1095N (1.89.0/01[01]) - (VAR.572-891) FIXED HOOK, CAT. "C", VERTICAL ADJUST SLIDING (09) - IMPLEMENT LIFT

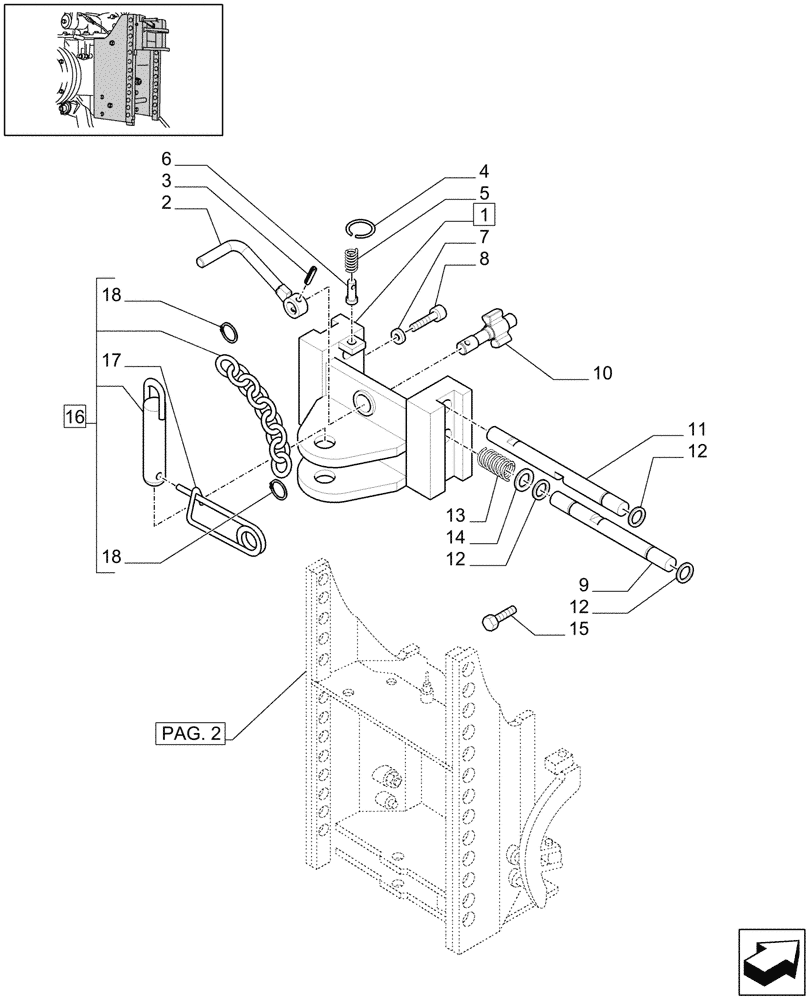

Схема запчастей Case IH JX1095N - (1.89.0/01[01]) - (VAR.572-891) FIXED HOOK, CAT. "C", VERTICAL ADJUST SLIDING (09) - IMPLEMENT LIFT
1
2
4
9
10
5
13
14
3
12
18
12
12
6
7
8
11
pag. 2
18
15
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5174811

TOW HOOK

Incl. Ref. 2-14

1шт.

2

48021011

HANDLE

1шт.

3

14604070

LOCK PIN,M6 x 28, Slotted

1шт.

4

5191181

RING

1шт.

5

5191175

SPRING

1шт.

6

5191179

PIN

1шт.

7

5191173

WASHER

1шт.

8

14306221

HEX SOC SCREW,M8 x 16mm, Cl 8.8, Full Thd

1шт.

9

5191166

ROD

Lower

1шт.

10

5190754

PIN

1шт.

11

5191167

ROD

Upper, Incl. Ref. 12

1шт.

12

5191172

RING

3шт.

13

5191176

SPRING

1шт.

14

5191177

RING

1шт.

15

11390524

BOLT,Hex, M16 x 1.5 x 40mm, Cl 8.8

8шт.

16

5162712

PIN

ASSY, Incl 17, 18

1шт.

17

5152004

HAIR PIN COTTER,195mm L

1шт.

18

44901192

SNAP RING,25mm ID

2шт.
