(1.29.1/03) - (VAR.118) SPLITTER 32X16 (30KM/H) - BRACKET, HUB AND LEVER

Запчасти Case IH JX1095N (1.29.1/03) - (VAR.118) SPLITTER 32X16 (30KM/H) - BRACKET, HUB AND LEVER (03) - TRANSMISSION

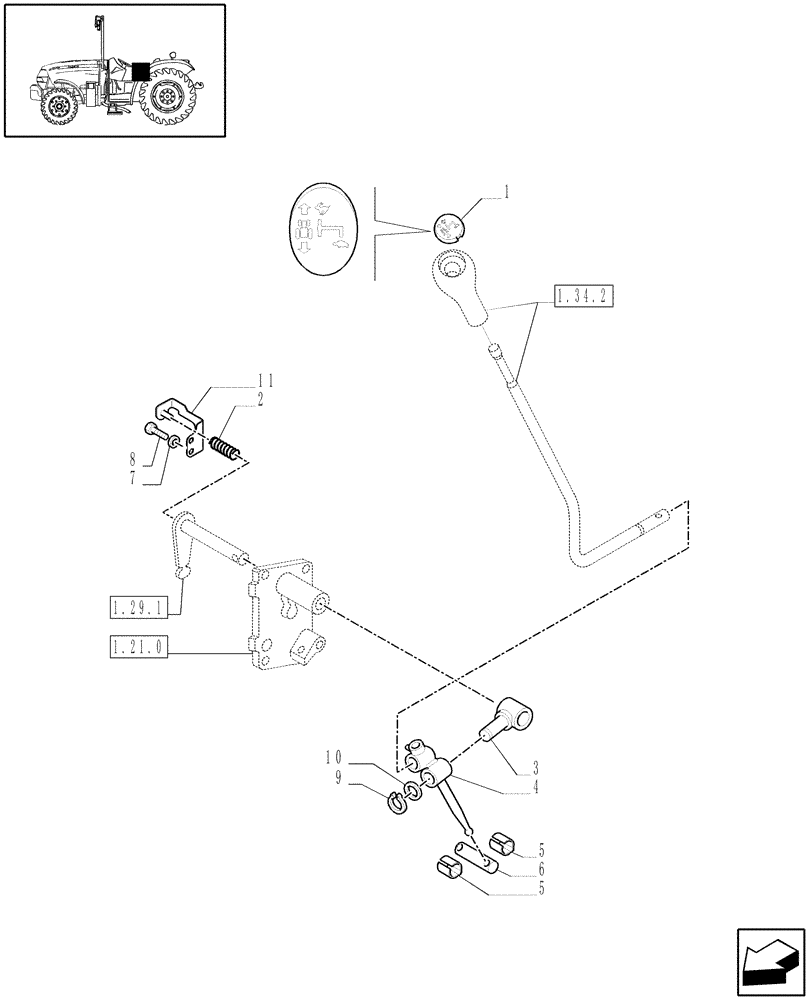

Схема запчастей Case IH JX1095N - (1.29.1/03) - (VAR.118) SPLITTER 32X16 (30KM/H) - BRACKET, HUB AND LEVER (03) - TRANSMISSION
8
10
1
5
6
5
1.34.2
9
3
4
1.29.1
2
1.21.0
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47056543

DECAL

1шт.

2

5157487

SPRING,9.5mm OD x 44mm L

1шт.

3

5168293

HUB

1шт.

4

87319894

LEVER

1шт.

5

10125574

CLAMP,13mm

2шт.

6

5168295

TIE-ROD,2x13mm ID x 16mm OD x 70mm L

1шт.

7

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

4шт.

8

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

4шт.

9

300625

SNAP RING,M16, Ext

1шт.

10

13550704

WASHER,16.4mm ID x 30mm OD x 3mm Thk

1шт.

11

5178105

BRACKET

1шт.
