(1.92.85/07A[02]) - (VAR.956) WHEAT PVC SEAT WITH BELTS, WITH SWITCH - L/CAB - BREAKDOWN - C5644

Запчасти Case IH JX1075N (1.92.85/07A[02]) - (VAR.956) WHEAT PVC SEAT WITH BELTS, WITH SWITCH - L/CAB - BREAKDOWN - C5644 (10) - OPERATORS PLATFORM/CAB

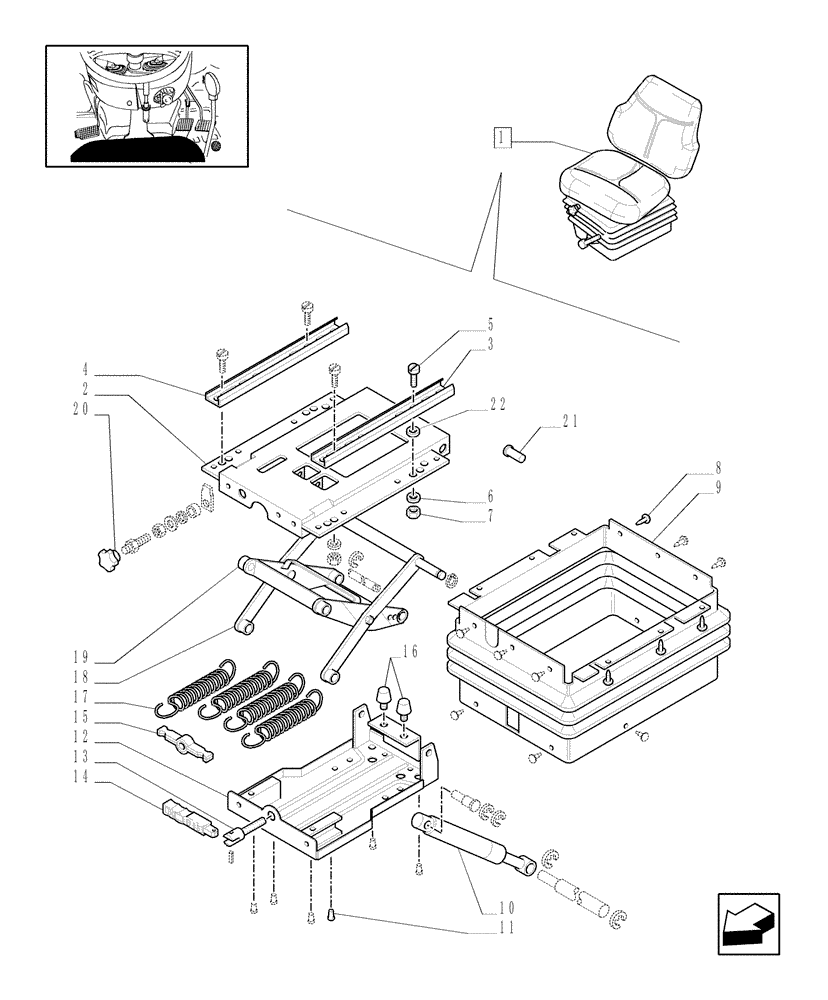

Схема запчастей Case IH JX1075N - (1.92.85/07A[02]) - (VAR.956) WHEAT PVC SEAT WITH BELTS, WITH SWITCH - L/CAB - BREAKDOWN - C5644 (10) - OPERATORS PLATFORM/CAB
22
13
8
18
12
20
21
5
3
10
6
9
16
4
15
14
11
17
7
1
19
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47132535

DRIVER SEAT

WHEAT PVC SEAT, W/BELT, W/SWITCH

1шт.

2

5197874

RETAINER COLLAR

1шт.

3

5197859

GUIDE

LH

1шт.

4

5197860

GUIDE

RH

1шт.

5

5197858

SCREW,M8 x 20mm, Cl 8.8

4шт.

6

5197857

LOCK WASHER

4шт.

7

5197856

NUT

4шт.

8

5197843

SCREW

18шт.

9

5197840

FRAME

1шт.

10

5197845

SHOCK ABSORBER

1шт.

11

5197846

RIVET

6шт.

12

5197844

PLATE

1шт.

13

5197847

PIN

1шт.

14

5197848

HANDLE

1шт.

15

5197849

BRACKET

1шт.

16

5197851

RUBBER PAD

2шт.

17

5197850

SPRING

4шт.

18

5197852

FRAME

1шт.

19

5197853

BUSHING

4шт.

20

5197855

KNOB

1шт.

21

47136904

PIN

2шт.

22

47136905

SPACER

4шт.
