Запчасти Case IH JX1070N (1.82.7/09[06]) - (VAR.088) 3 REAR REMOTE VALVES - PIPES AND RINGS - D5484 (07) - HYDRAULIC SYSTEM

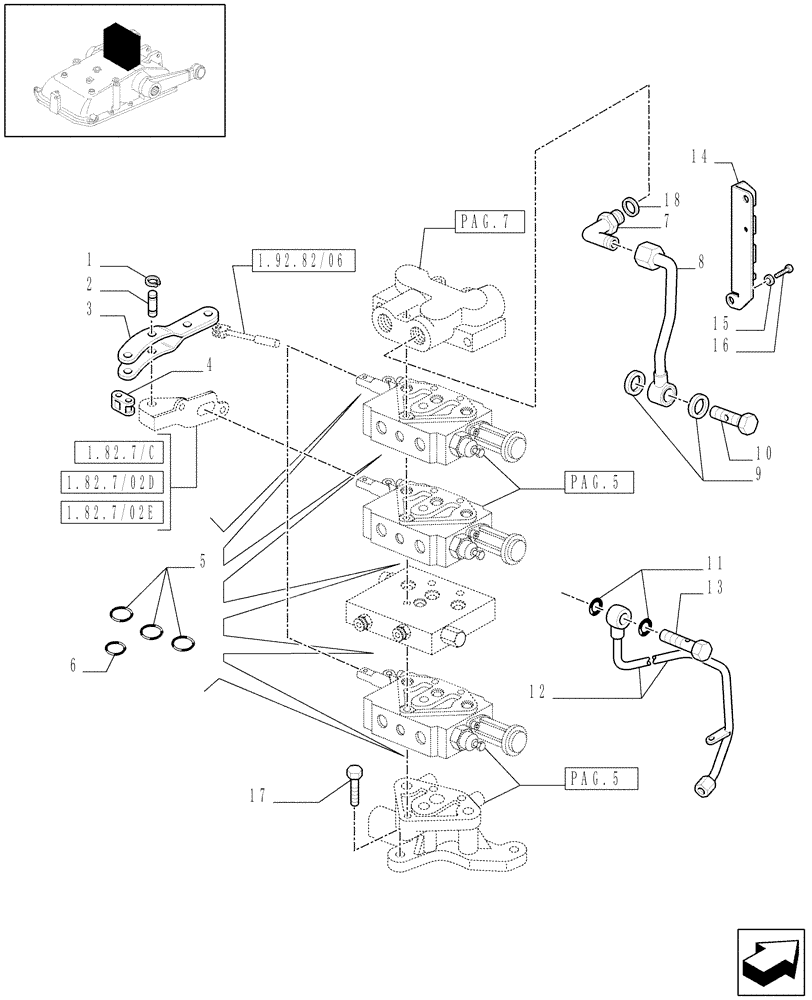

Схема запчастей Case IH JX1070N - (1.82.7/09[06]) - (VAR.088) 3 REAR REMOTE VALVES - PIPES AND RINGS - D5484 (07) - HYDRAULIC SYSTEM
2
13
1.82.7/02d
15
16
p
1.82.7/02e
10
7
p
18
1.92.82/06
6
11
12
g.5
9
a
14
1.82.7/c
5
p
g.7
17
g.5
a
8
3
4
1
a

Артикул

Название

Примечание

Количество

1

11087776

CIRCLIP,Ext., M6, BLO

3шт.

2

5172456

PIN,6mm OD x 20mm L

3шт.

3

5178877

CLEVIS

3шт.

4

5116896

LINK,19.05mm Pitch

3шт.

5

87335172

SEALING RING,19mm ID x 26mm OD x 3mm Thk

SEALRING 19 x 3.50 x 3

15шт.

6

87357854

SEALING RING,15.5mm ID x 19.5mm OD x 2mm Thk

SEALRING D=19.2

5шт.

7

5158364

ELBOW,90°, 7/8"-14", M22 X 1.5 ORB

1шт.

8

87343055

RIGID TUBE,251.5, 68 mm L

1шт.

9

5186176

SEALING WASHER,15.80mm ID x 26.92mm OD x 1.50mm, Steel, Zinc

2шт.

10

5184345

BANJO BOLT,M18 x 1.5 x 34mm

18x34

1шт.

11

5165897

SEALING WASHER,22.7mm ID x 30mm OD x 2mm Thk

22.7 x 30 x 2

2шт.

12

5186138

RIGID TUBE

1шт.

13

5182095

BANJO BOLT,M22 x 1.5 x 47mm

M22x1.5

1шт.

14

87344408

BRACKET

1шт.

15

11190574

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

1шт.

16

15970524

BOLT,Hex, M10 x 1.25 x 20mm, Cl 8.8, Full Thd

1шт.

17

15540424

SCREW,Hex, M12 x 1.25 x 30mm, Cl 8.8, Full Thd

3шт.

18

14438085

O-RING,19.3mm ID x 2.4mm

1шт.

Выбрано товаров: 18
