Запчасти Case IH JX1095C (1.92.92[02]) - CAB DOORS - C5188 (10) - OPERATORS PLATFORM/CAB

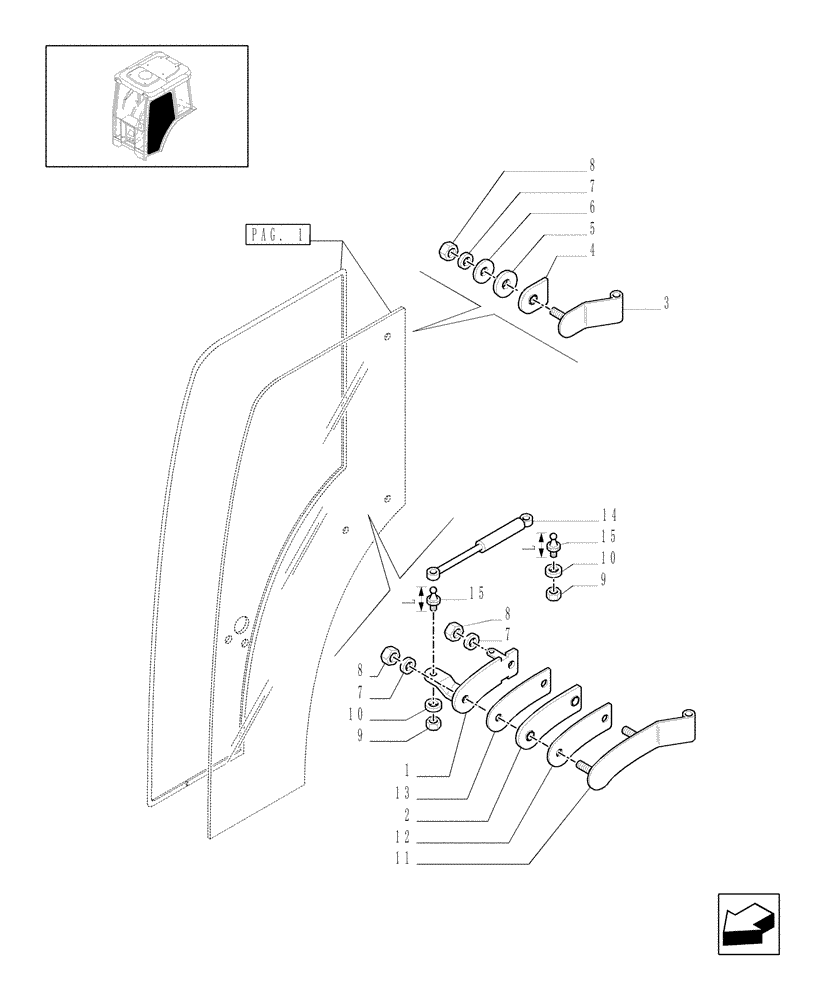

Схема запчастей Case IH JX1095C - (1.92.92[02]) - CAB DOORS - C5188 (10) - OPERATORS PLATFORM/CAB
5
3
10
15
2
9
8
8
4
6
10
9
l
1
pag. 1
13
7
7
7
8
11
l
14
15
12

Артикул

Название

Примечание

Количество

1

44911526

PLATE

RH

1шт.

1

44911527

PLATE

LH

1шт.

2

44910532

SEAL

RH, Outer

2шт.

3

44911540

HINGE

RH

1шт.

3

44911541

HINGE

LH

1шт.

4

44910469

GASKET

2шт.

5

5124800

SEALING RING,20mm ID x 36mm OD x 5mm Thk

SEALRING

2шт.

6

44911666

SEAL,6mm ID x 32mm OD x 3mm Thk

4шт.

7

12646204

WASHER,8.15mm ID x 35mm OD x 3mm Thk

4шт.

8

5182241

NUT,Hex, M8 x 1.25 x 8.5mm, Cl 04

M8

6шт.

9

16102311

THIN NUT,Thin, M8 x 1.25, Cl 04

4шт.

10

5182303

WASHER,8.4mm ID x 15mm OD x 0.8mm Thk

8x15x2.4

4шт.

11

44911538

HINGE

RH

1шт.

11

44911539

HINGE

LH

1шт.

12

44910533

SEAL

LH

2шт.

13

44911552

SEAL

Inner

2шт.

14

5191712

GAS STRUT,191mm Extended, 144.5mm Compressed

MIN46.5 MM, MAX191 MM

2шт.

15

44910148

BALL STUD,M8 x 1.25

32 MM

4шт.

15

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN 29.5 mm

2шт.

Выбрано товаров: 19
