(1.89.3/13[04]) - (VAR.929-929/1) PICK UP HITCH AND DRAW BAR (SAUERMANN) - BRACKET, TIE-ROD AND SUPPORT

Запчасти Case IH JX1095C (1.89.3/13[04]) - (VAR.929-929/1) PICK UP HITCH AND DRAW BAR (SAUERMANN) - BRACKET, TIE-ROD AND SUPPORT (09) - IMPLEMENT LIFT

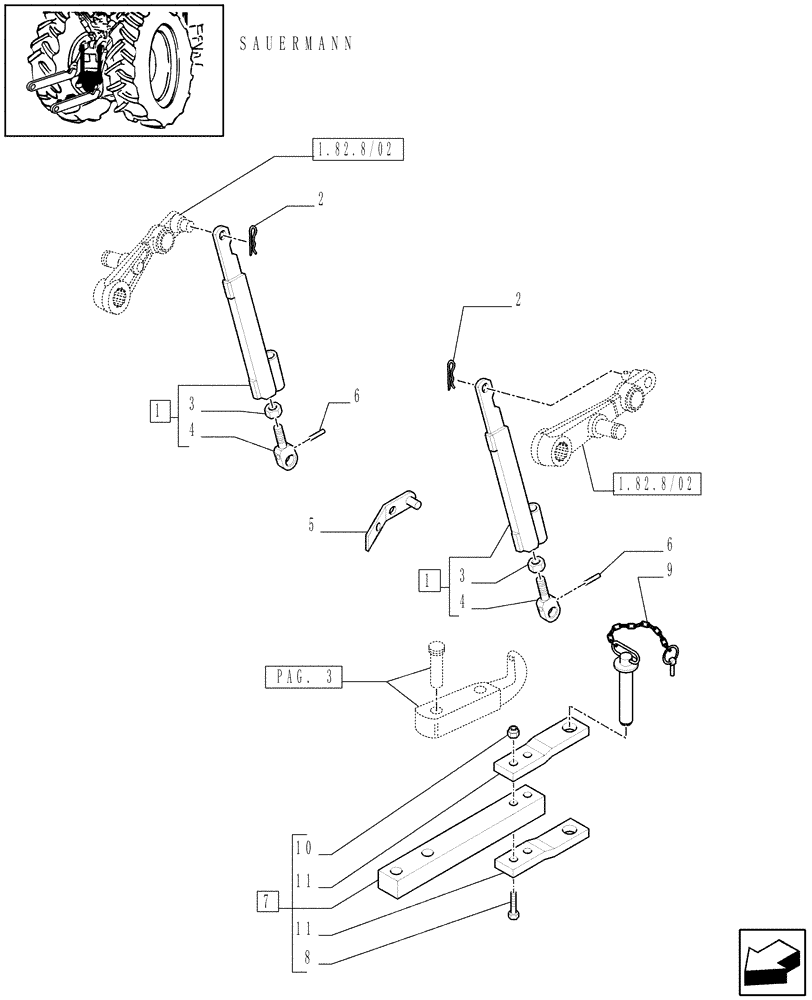

Схема запчастей Case IH JX1095C - (1.89.3/13[04]) - (VAR.929-929/1) PICK UP HITCH AND DRAW BAR (SAUERMANN) - BRACKET, TIE-ROD AND SUPPORT (09) - IMPLEMENT LIFT
2
10
3
pag. 3
6
3
4
6
sauermann
1.82.8/02
8
11
1
5
2
1.82.8/02
11
7
1
9
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5199372

TIE-ROD

2шт.

2

10797801

COTTER PIN,M6.3 x 50.00mm

2шт.

2

10798201

COTTER PIN,M6.3 x 32

2шт.

3

12163321

NUT,M16, Cl 10

2шт.

4

82008100

TIE-ROD

2шт.

5

82018201

BRACKET

2шт.

6

14168970

LOCK PIN,M6 x 50, Slotted

2шт.

7

82028118

SWINGING DRAWBAR

1шт.

8

11120331

BOLT,Hex, M16 x 120, 10.9

2шт.

9

5183797

PIN,32mm OD x 135mm L

1шт.

10

12163321

NUT,M16, Cl 10

2шт.

11

82028116

SUPPORT,243mm L x 60mm W x 20mm Thk, 5mm Offset

2шт.
