Запчасти Case IH JX1085C (1.92.90/01) - (VAR.640) HINGED WINDSHIELD - CAB FRAME (10) - OPERATORS PLATFORM/CAB

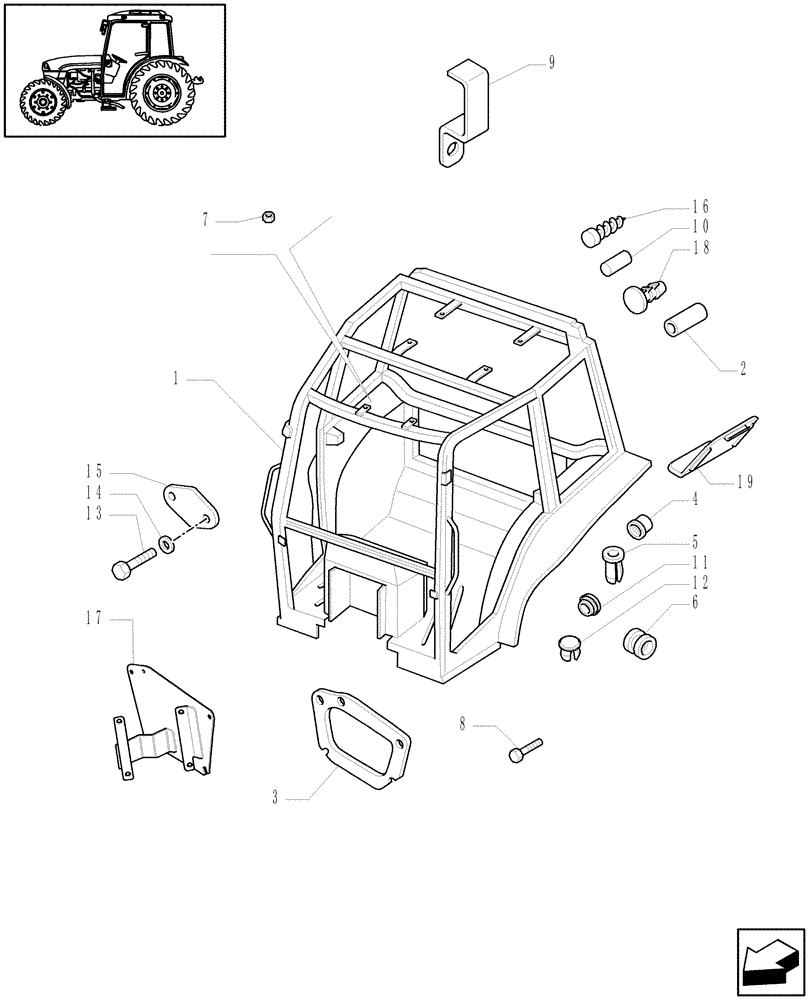

Схема запчастей Case IH JX1085C - (1.92.90/01) - (VAR.640) HINGED WINDSHIELD - CAB FRAME (10) - OPERATORS PLATFORM/CAB
15
14
6
10
12
18
5
2
3
4
11
17
13
16
9
1
8
19
7

Артикул

Название

Примечание

Количество

1

47134707

CAB FRAME

ASSY

1шт.

2

47133319

FLEXIBLE SHEATH

4шт.

3

47133700

BRACKET

3шт.

4

5182438

PLUG,14mm ID x 19mm OD x 12mm Thk

2шт.

5

14115781

GROMMET

D=5

4шт.

6

10403380

RING,10mm ID x 22mm OD x 12mm Thk

10 x 2.5

2шт.

7

86625075

NUT,M4 x 0.7, Cl 8

2шт.

7

12574221

NUT,M6 x 1, Cl 10

2шт.

8

13273511

SCREW,Pozidriv Pan Hd, M5 x 15mm

6шт.

8

13274124

SCREW,Pozidriv Pan Hd, M5 x 14mm, Cl 8.8, Full Thd

6шт.

9

47133678

BRACKET

2шт.

10

15811787

COVER

17 x 10.5, Serial Range: -C5548

8шт.

11

5108456

PLUG

D=10,THK.2

4шт.

11

14508287

PLUG,50mm, Black

D=50

2шт.

11

14507687

PLUG,20mm ID

B20

1шт.

11

5198909

PLUG

1шт.

12

5112608

PLUG,9mm, Black

D=9

3шт.

13

13276114

SCREW,Pozidriv Pan Hd, M6 x 14mm

2шт.

14

86517328

LOCK WASHER,6.1mm ID x 11.8mm OD x 1.7mm Thk

2шт.

15

5191269

COVER PLATE

1шт.

16

14122719

STUD,5 x 9mm

5 x 9

23шт.

17

47133838

LOCKING TAB

1шт.

18

14592587

BUTTON,Button, M6.50 x 3.50mm

, Start Serial: D5548

3шт.

19

5186509

PLUG

1шт.

Выбрано товаров: 24
