(90.154.020) - STD + VAR - 391606 - CAB DOOR

Запчасти Case IH JX95HC PLUS (90.154.020) - STD + VAR - 391606 - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS

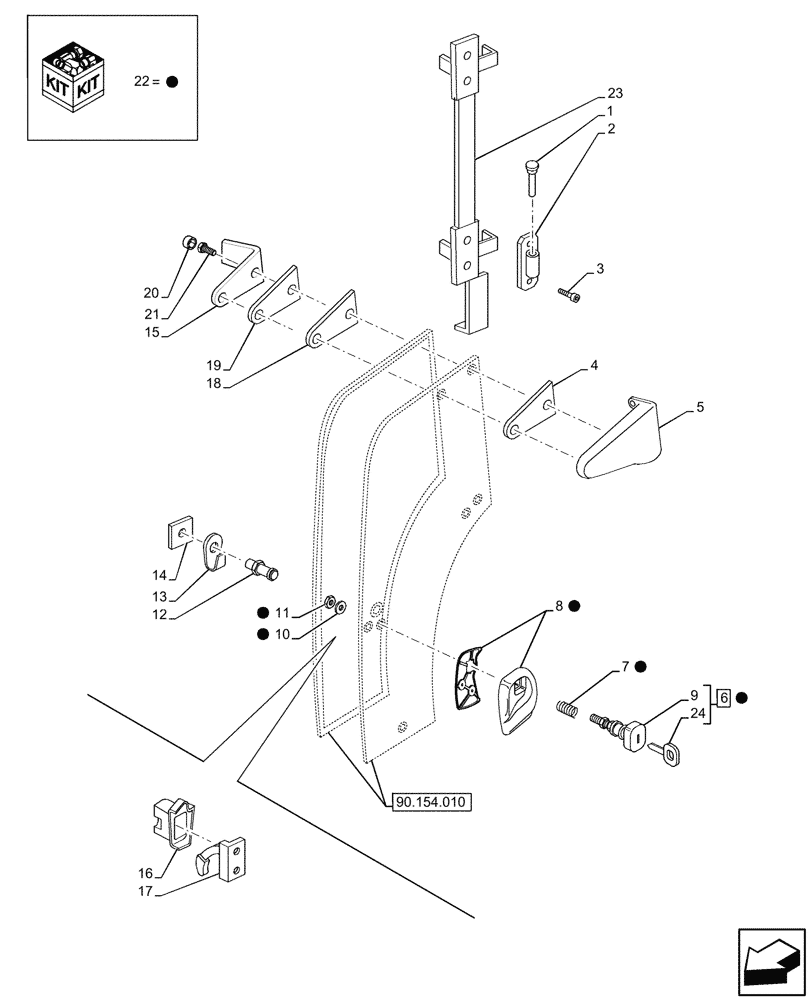

Схема запчастей Case IH JX95HC PLUS - (90.154.020) - STD + VAR - 391606 - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS
5
13
15
4
22
18
2
1
24
16
21
9
22
11
17
23
14
7
8
19
22
10
20
90.154.010
22
3
22
6
22
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5091925

PIN,8mm OD x 97mm L

4шт.

2

87620478

HINGE

4шт.

3

14442021

SCREW,Flat Csk Hd, M8 x 1.25 x 20mm, Cl 8.8

Flat Csk Hd, M8 x 1.25 x 20mm, Cl 8.8

8шт.

4

87620762

RUBBER PAD

4шт.

5

87700818

HINGE

4шт.

6

5097444

LOCK

2шт.

7

5094368

SPRING

2шт.

8

5097441

LOCK

1шт.

8

5097443

LOCKING HANDLE

1шт.

8

5097440

LOCK

1шт.

8

5097442

LOCK

1шт.

9

5097446

LOCK CYLINDER

2шт.

10

14488701

WASHER

6шт.

11

16104121

NUT,M8 x 1.25, Cl 10

M8 x 1.25, Cl 10

2шт.

12

5094360

PIN

2шт.

13

5094359

COVER

2шт.

14

5094358

NUT

2шт.

15

84469704

PLATE

2шт.

16

5091199

COVER

1шт.

16

5091200

COVER

1шт.

17

5089546

LOCK

1шт.

17

5094363

LH DOOR LOCK

LH

1шт.

18

87620476

RUBBER PAD

2шт.

19

87620253

HINGE

2шт.

20

5089481

CAP,17mm OD

2шт.

21

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

9шт.

22

5097439

LOCK

1шт.

22

5097438

LOCK

1шт.

23

5097498

HINGE

LH

1шт.

23

5097493

HINGE

RH

1шт.

24

5097445

DOOR LOCK KEY

2шт.
