Запчасти Case IH JX95 (1.82.7/04) - (VAR.003-306) MID-MOUNT VALVES HYDRAULIC CONNECTION (07) - HYDRAULIC SYSTEM

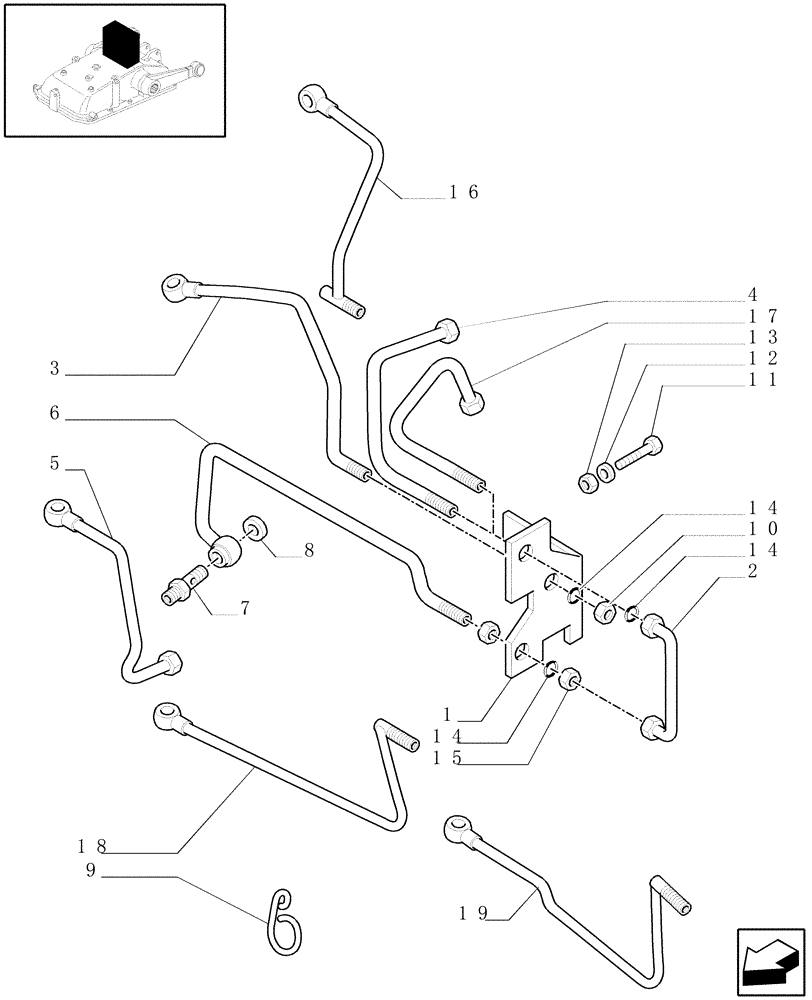

Схема запчастей Case IH JX95 - (1.82.7/04) - (VAR.003-306) MID-MOUNT VALVES HYDRAULIC CONNECTION (07) - HYDRAULIC SYSTEM
5
14
19
6
9
3
15
16
2
4
12
8
13
14
18
11
1
14
17
7
10

Артикул

Название

Примечание

Количество

1

5093775

SUPPORT

1шт.

1

87301895

SUPPORT

VAR.306, JX80, JX90, JX95

1шт.

For High Clearance Version

1шт.

2

5093770

PIPE

1шт.

2

87301888

HYD TUBE

VAR.306, JX80, JX90, JX95

1шт.

For High Clearance Version

1шт.

3

5097748

HYD TUBE

, Serial Range: -C5655

1шт.

3

87301894

HYD TUBE,16 mm OD

VAR.306, JX80, JX90, JX95

1шт.

For High Clearance Version

1шт.

4

5097751

HYD TUBE

, Serial Range: -C5655

1шт.

4

87301890

HYD TUBE,16 mm OD

VAR.306, JX80, JX90, JX95

1шт.

For High Clearance Version

1шт.

5

87391317

HYD TUBE,16 mm OD x 416, 128 mm L

VAR.003, Serial Range: -C5655

1шт.

With Flow Control

1шт.

5

5095102

BRAKE LINE

VAR.306

1шт.

6

87391316

TUBE

VAR.003

1шт.

With Flow Control

1шт.

6

5093773

PIPE

VAR.306

1шт.

6

87301886

HYD TUBE,16 mm OD

VAR.306, JX80, JX90, JX95

1шт.

For High Clearance Version

1шт.

7

87640345

HYD CONNECTOR,M22 x 1.5 x M22 x 1.5

1шт.

8

10263460

SEAL,22.3mm ID x 28mm OD x 1.5mm Thk

1шт.

9

5092988

CLIP

1шт.

10

5092959

NUT

1шт.

11

16043624

SCREW,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

1шт.

12

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

1шт.

13

16100821

NUT,M8, Cl 10

1шт.

14

14453380

O-RING,0.07" Thk x 0.614" ID, -16, Cl 5, 75 Duro

3шт.

15

5092958

BHD LOCK NUT,1" 1/4 UNF

6шт.

16

87644862

PIPE

, Start Serial: D5655

1шт.

17

87644866

PIPE

, Serial Range: D5655-C6570

1шт.

17

84250670

PIPE

, Start Serial: D6570

1шт.

18

87644863

PIPE

, Serial Range: D5655-C6300

1шт.

19

84178766

PIPE

, Start Serial: D6300

1шт.

Выбрано товаров: 34
