(1.93.3/07A) - (VAR.007) NORTH AMERICA VERSION - SEAT, SUPPORT AND COMPONENT PARTS

Запчасти Case IH JX95 (1.93.3/07A) - (VAR.007) NORTH AMERICA VERSION - SEAT, SUPPORT AND COMPONENT PARTS (10) - OPERATORS PLATFORM/CAB

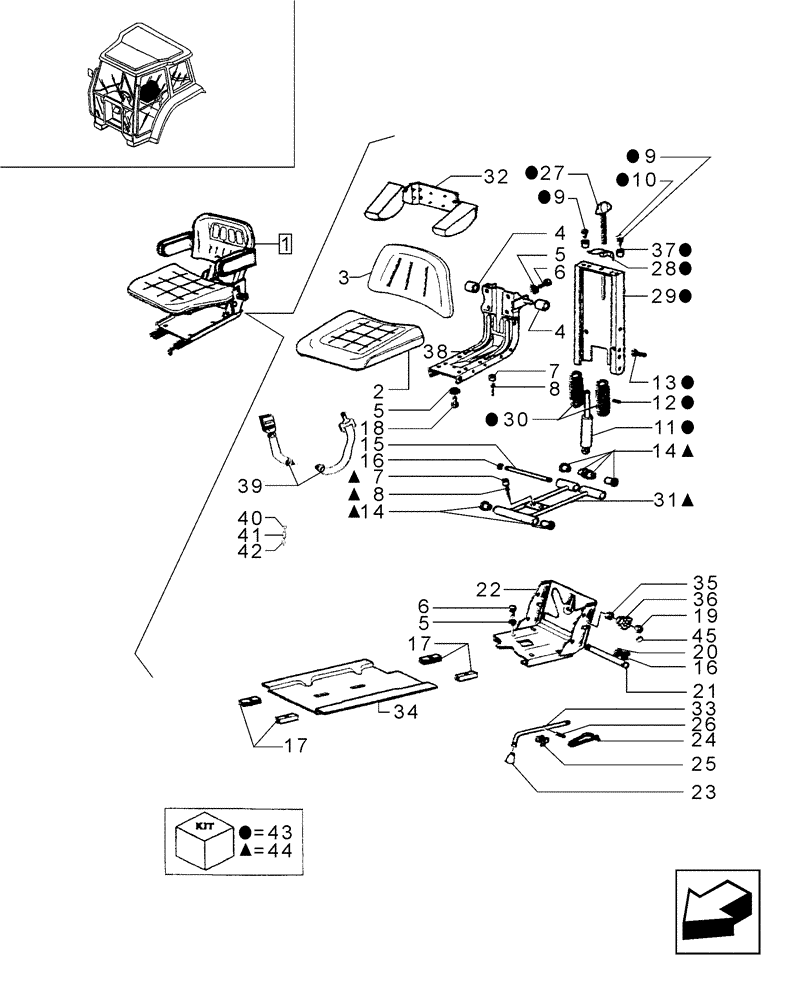

Схема запчастей Case IH JX95 - (1.93.3/07A) - (VAR.007) NORTH AMERICA VERSION - SEAT, SUPPORT AND COMPONENT PARTS (10) - OPERATORS PLATFORM/CAB
34
17
4
28
4
7
23
25
18
6
14
45
9
10
13
37
15
8
14
41
26
8
44
42
9
17
1
11
40
31
29
5
19
39
2
5
33
5
16
43
30
7
38
12
20
22
24
36
32
3
27
16
35
21
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5091981

DRIVER SEAT

1шт.

2

5080316

SEAT CUSHION

1шт.

3

5080312

BACKREST

1шт.

4

5080309

ROLLER

2шт.

5

5080248

SPRING WASHER

9шт.

6

5080294

BOLT

5шт.

7

5080297

SPACER

2шт.

8

5080298

RIVET

1шт.

9

5080303

BOLT

2шт.

10

5080204

PIN

1шт.

11

5080307

GAS STRUT

1шт.

12

5080305

COTTER PIN

2шт.

13

5080299

BOLT

2шт.

14

5080295

BUSHING

6шт.

15

5080308

ROD

1шт.

16

5080289

RING

4шт.

17

5080282

U-BRACKET

4шт.

18

5080274

BOLT

4шт.

19

5080236

NUT

2шт.

20

5080290

WASHER

2шт.

21

5080288

ROD

1шт.

22

5080293

FRAME

1шт.

23

5080283

KNOB

1шт.

24

5080287

SPRING

1шт.

25

5080285

SUPPORT

1шт.

26

5080286

PIN

1шт.

27

5080304

ADJUSTMENT SCREW,Hex, 1/4" - 20 x 3/4", Gr 5

1шт.

28

5080301

RETAINER

1шт.

29

5080300

FRAME

1шт.

30

5080306

SPRING

2шт.

31

5080296

SUSPENSION

1шт.

32

5080311

ARMREST

1шт.

33

5080284

HANDLE

1шт.

34

5080281

PLATE

1шт.

35

5080292

WASHER

2шт.

36

5080291

KNOB

2шт.

37

5080302

SPACER

2шт.

38

5080310

FRAME

1шт.

39

5080317

SEAT BELT

1шт.

40

5080269

WASHER

2шт.

41

5080270

SCREW,7/16 UNF x 25mm

2шт.

42

5080271

COVER,17.5mm ID

2шт.

43

5080359

KIT

Backrest Adjustment

1шт.

44

5080360

KIT

Suspension

1шт.

45

5080419

COVER

1шт.
