(1.89.6[01]) - IMPLEMENT ATTACHMENT DEVICE - LIFT ARMS

Запчасти Case IH JX95 (1.89.6[01]) - IMPLEMENT ATTACHMENT DEVICE - LIFT ARMS (09) - IMPLEMENT LIFT

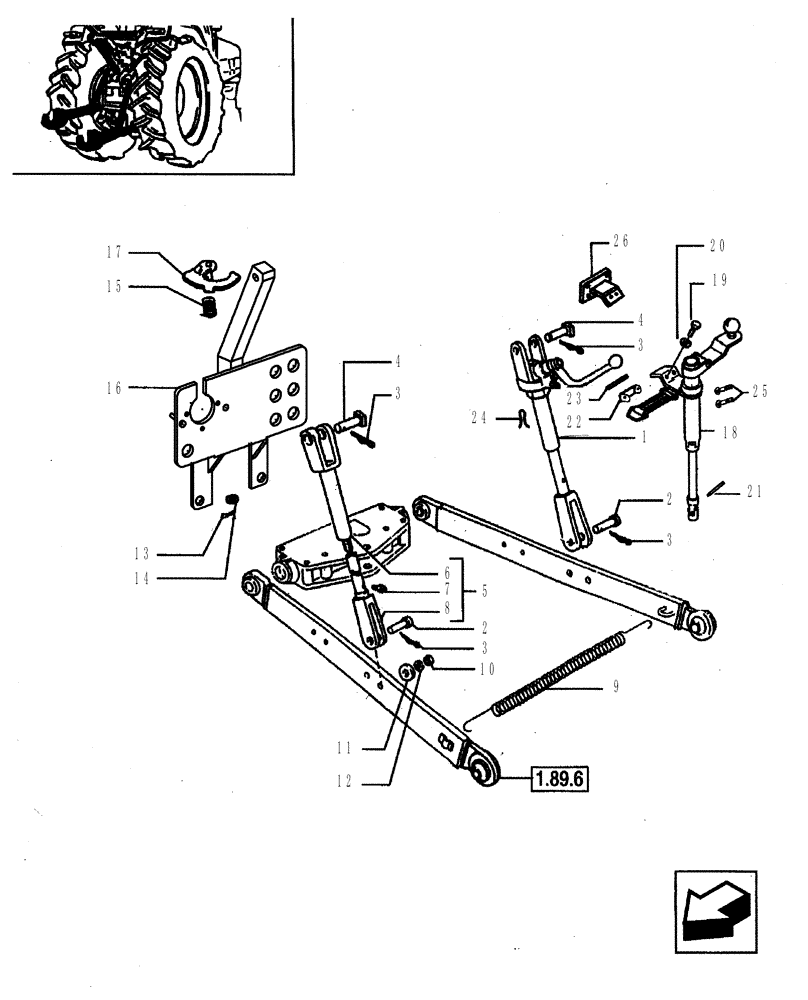

Схема запчастей Case IH JX95 - (1.89.6[01]) - IMPLEMENT ATTACHMENT DEVICE - LIFT ARMS (09) - IMPLEMENT LIFT
4
2
3
19
11
10
23
9
13
18
8
17
3
14
21
3
2
3
6
1
12
4
24
7
16
5
15
20
22
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5091915

UPPER LINK

RH, JX60, JX70

1шт.

1

5091916

UPPER LINK

RH, JX80, JX90

1шт.

1

5092248

UPPER LINK

RH, JX95

1шт.

2

5089389

PIN,30mm OD x 77mm L

2шт.

3

5085461

COTTER PIN

7шт.

4

5111643

PIN

2шт.

5

5092243

UPPER LINK

LH, JX95

1шт.

5

5119733

TIE-ROD

LH, JX80, JX90

1шт.

5

5124252

LIFT LINK

LH, JX60, JX70

1шт.

6

5132084

TIE-ROD,M27 x 3

LH

1шт.

7

13406911

LUBE NIPPLE,Straight, 1/4"-28 x 0.54"

1шт.

8

5162010

YOKE

JX80, JX90

2шт.

8

5162014

LIFT LINK END ASSY

JX60, JX70

2шт.

9

4959776

SPRING,33mm OD x 400mm L

JX60, JX70

1шт.

10

12164411

NUT,M22 x 1.5, Cl 8

JX60, JX70

2шт.

11

5111639

WASHER

JX60, JX70

2шт.

12

10571571

LOCK WASHER,M6

2шт.

13

10733601

COTTER PIN,M3.2 x 22

1шт.

14

10730701

WASHER

1шт.

15

NSS

NOT SOLD SEPARAT

1шт.

16

5092601

SUPPORT

Quick Coupling

1шт.

17

5112423

HOOK

1шт.

18

5093423

TIE-ROD

1шт.

19

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

1шт.

20

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

1шт.

21

14166170

ROLL PIN

1шт.

22

5092709

HINGE

1шт.

23

5092710

PIN

1шт.

24

10734201

COTTER PIN,M2 x 12

2шт.

25

10356111

BOLT

2шт.

26

5095887

SUPPORT

1шт.
