Запчасти Case IH JX95 (1.15.1[02]) - MUFFLER - PIPE, COLLARS AND SUPPORT (02) - ENGINE EQUIPMENT

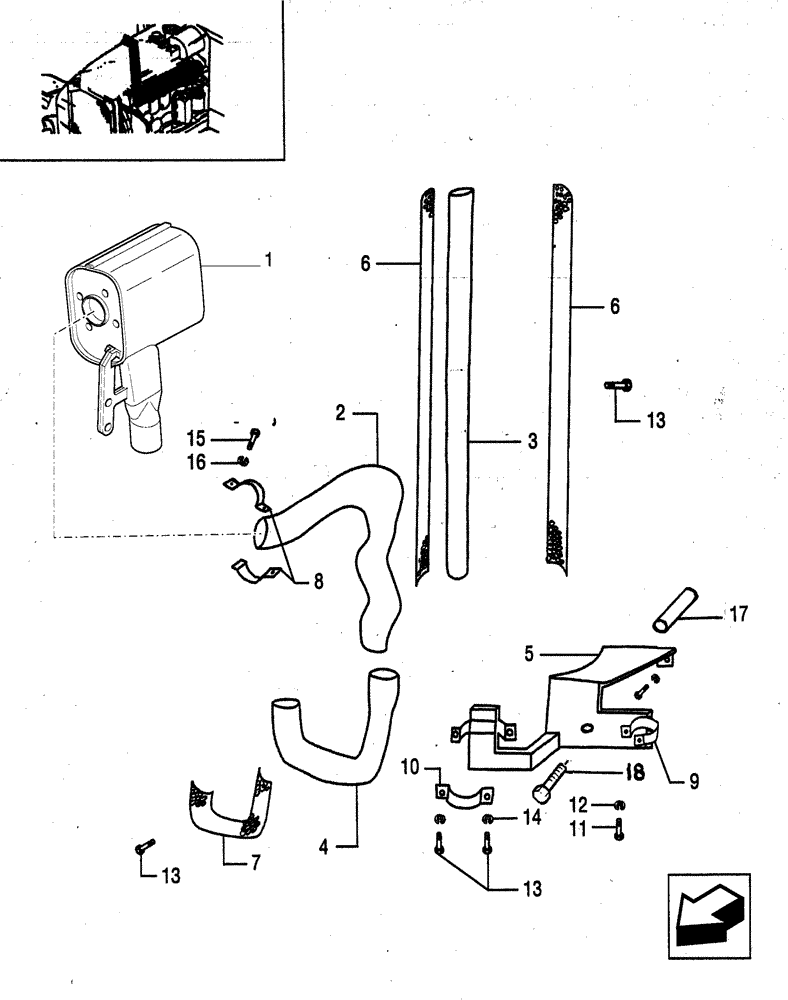

Схема запчастей Case IH JX95 - (1.15.1[02]) - MUFFLER - PIPE, COLLARS AND SUPPORT (02) - ENGINE EQUIPMENT
10
11
13
5
13
13
1
2
3
14
7
18
6
17
8
15
16
4
9
12
6

Артикул

Название

Примечание

Количество

1

5094825

MUFFLER

1шт.

2

5093827

PIPE

1шт.

3

5093758

EXHAUST SYSTEM PIPE

1шт.

4

5093754

PIPE

1шт.

5

5093826

GUARD

1шт.

6

5091586

GUARD

2шт.

7

5091600

GUARD

1шт.

8

5183964

HOSE CLIP

1шт.

9

5180679

HOSE CLIP

1шт.

10

5093814

CLAMP

1шт.

11

15970521

BOLT,Hex, M10 x 1.25 x 20mm, Cl 8.8, Full Thd

1шт.

12

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

1шт.

13

16043621

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

9шт.

14

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

9шт.

15

10902621

SCREW,Hex, M6 x 25mm, Cl 8.8

2шт.

16

10571579

LOCK WASHER,M6

2шт.

17

5093761

PIN

1шт.

18

86574721

BOLT,Hex, M8 x 130mm, Cl 10.9

1шт.

Выбрано товаров: 18
