(1.87.7/03) - (VAR.857) FOLDING ROPS CANOPY - FOR STRADDLE VERSION

Запчасти Case IH JX85 (1.87.7/03) - (VAR.857) FOLDING ROPS CANOPY - FOR STRADDLE VERSION (08) - SHEET METAL

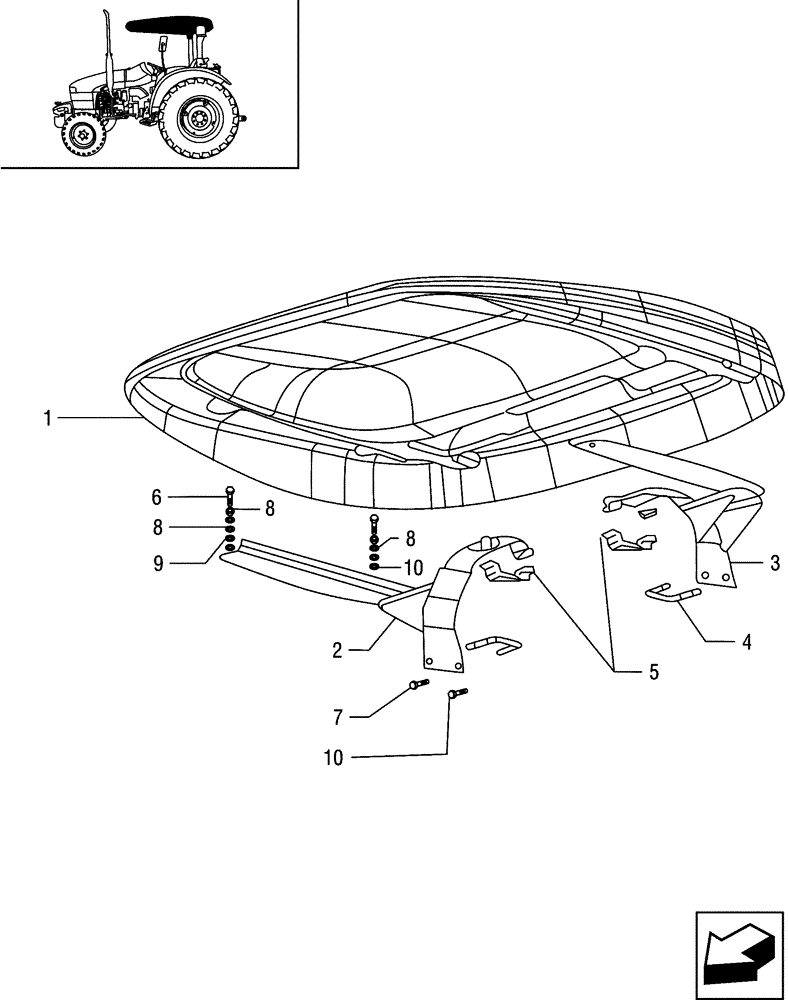

Схема запчастей Case IH JX85 - (1.87.7/03) - (VAR.857) FOLDING ROPS CANOPY - FOR STRADDLE VERSION (08) - SHEET METAL
8
9
10
1
4
3
8
5
7
6
10
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5091995

CANOPY

, Serial Range: -C5457

1шт.

1

87550446

CANOPY

, Start Serial: D5457

1шт.

2

5097370

SUPPORT

LH

1шт.

3

5097371

SUPPORT

RH

1шт.

4

5094236

BOLT

2шт.

5

5094237

SUPPORT

2шт.

6

11306921

SCREW,Hex, M10 x 1.25 x 30mm, Cl 8.8, Full Thd

4шт.

7

12574511

LOCK NUT,M10 x 1.25, Cl 8

8шт.

8

12644301

WASHER,M10 x 35 x 3

4шт.

9

5089936

GROMMET

4шт.

10

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

8шт.
