Запчасти Case IH JX70 (1.92.85/04A[01]) - SEAT, DRIVER - BREAKDOWN - C5652 (10) - OPERATORS PLATFORM/CAB

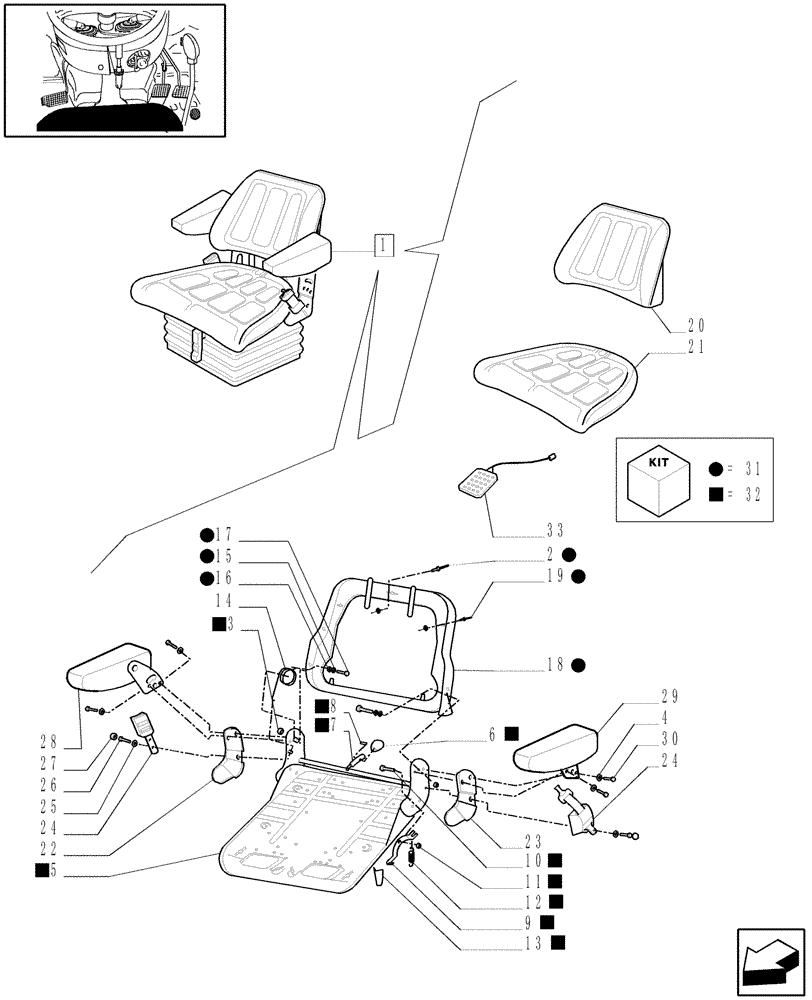

Схема запчастей Case IH JX70 - (1.92.85/04A[01]) - SEAT, DRIVER - BREAKDOWN - C5652 (10) - OPERATORS PLATFORM/CAB
32
32
10
14
32
31
31
30
3
13
32
12
11
32
32
31
7
6
17
26
24
32
16
9
21
33
25
27
22
4
2
24
23
32
28
15
8
19
29
20
5
32
18
32
31
31
1
32
31
31

Артикул

Название

Примечание

Количество

1

5091468

DRIVER SEAT

ASSY, Serial Range: -HJJ083939

1шт.

1

87586657

DRIVER SEAT

, Start Serial: HJJ083940

1шт.

2

5094346

RIVET,3.5mm OD x 14mm L

, Serial Range: -HJJ083939

15шт.

2

5080235

ANCHOR,Mirror

, Start Serial: HJJ083940

15шт.

3

5080237

NUT

4шт.

4

5080248

SPRING WASHER

12шт.

5

5080277

PLATE

1шт.

6

5080251

GEAR

1шт.

7

5080252

PIN

1шт.

8

5080253

PIN

1шт.

9

5080254

LEVER

1шт.

10

5080255

BOLT

1шт.

11

5080256

NUT

2шт.

12

5080257

SPRING

1шт.

13

5080258

KNOB

1шт.

14

5080259

SPRING

1шт.

15

5080260

WASHER

2шт.

16

5080261

WASHER

2шт.

17

5080262

BOLT

2шт.

18

5080263

PLATE

1шт.

19

5080264

PLUG

4шт.

20

5080423

BACKREST

, Serial Range: -HJJ083939

1шт.

20

5080906

BACKREST

, Start Serial: HJJ083940

1шт.

21

5080424

SEAT CUSHION

Wheat, Serial Range: -HJJ083939

1шт.

21

5080908

SEAT CUSHION

, Start Serial: HJJ083940

1шт.

22

5080267

COVER

RH

1шт.

23

5080268

COVER

LH

1шт.

24

5080279

SAFETY BELT

, Serial Range: -HJJ083939

1шт.

24

5080851

SAFETY BELT

, Start Serial: HJJ083940

1шт.

25

5080269

WASHER

2шт.

26

5080270

SCREW,7/16 UNF x 25mm

2шт.

27

5080271

COVER,17.5mm ID

2шт.

28

5080272

ARMREST

RH

1шт.

29

5080273

ARMREST

LH

1шт.

30

5080274

BOLT

4шт.

31

5080361

SEAT BACK

1шт.

32

5080362

REPAIR KIT

1шт.

33

5080278

SWITCH

Operator Presence

1шт.

Выбрано товаров: 38
