(1.19.7/01[01]) - (VAR.105) - NOISE REDUCTION PACKAGE - AIR CLEANER PIPING

Запчасти Case IH JX1070C (1.19.7/01[01]) - (VAR.105) - NOISE REDUCTION PACKAGE - AIR CLEANER PIPING (02) - ENGINE EQUIPMENT

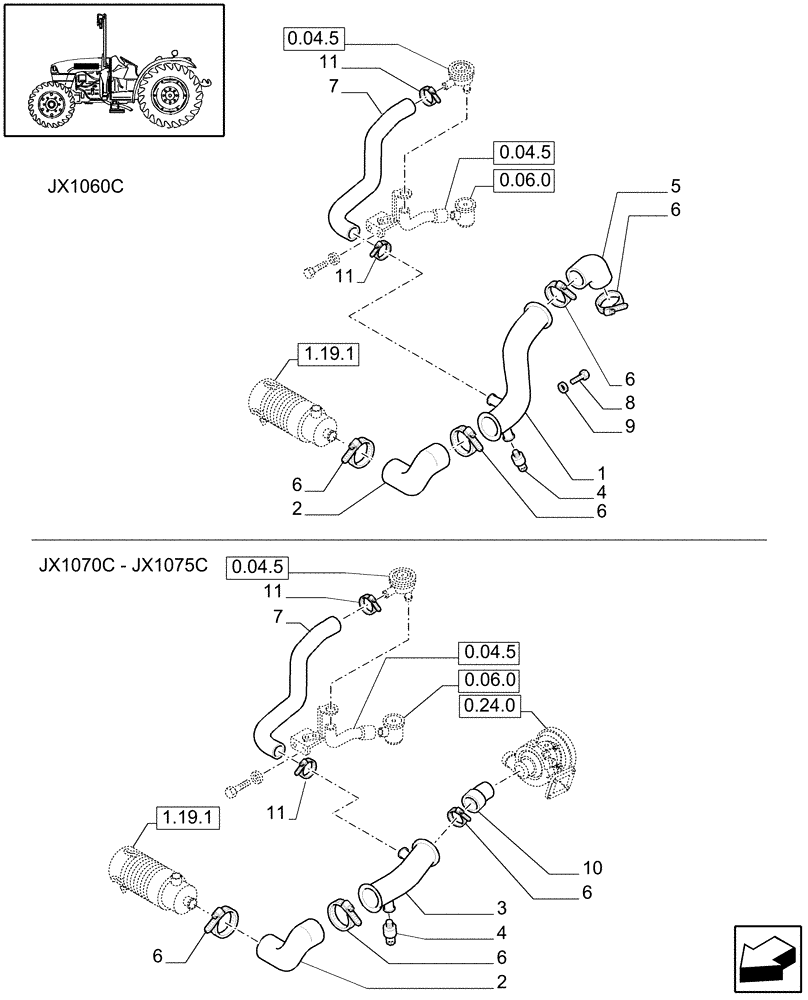

Схема запчастей Case IH JX1070C - (1.19.7/01[01]) - (VAR.105) - NOISE REDUCTION PACKAGE - AIR CLEANER PIPING (02) - ENGINE EQUIPMENT
7
6
11
10
5
8
3
4
4
0.24.0
0.04.5
6
0.04.5
6
0.04.5
6
9
6
11
0.06.0
0.06.0
jx1060c
11
6
7
11
jx1070c - jx1075c
2
2
6
1.19.1
0.04.5
1.19.1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47133102

RIGID TUBE

JX1060C

1шт.

2

47133093

RUBBER SLEEVE

1шт.

3

47133104

RIGID TUBE

JX1070C, JX1075C

1шт.

4

5138819

INDICATOR

1шт.

5

5175168

HOSE

1шт.

6

13001090

HOSE CLAMP,70mm - 90mm, Worm Gear

D=70-90

1шт.

7

47133327

RUBBER SLEEVE

1шт.

8

16043624

SCREW,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

1шт.

9

14496504

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

1шт.

10

47133096

RUBBER SLEEVE

1шт.

11

13000490

HOSE CLAMP,20mm - 32mm, Worm Gear

2шт.
