Запчасти Case IH FARMALL 85C (50.104.AO[03]) - VAR - 334180 - AIR CONDITIONER, DUCT, RH, CAB (50) - CAB CLIMATE CONTROL

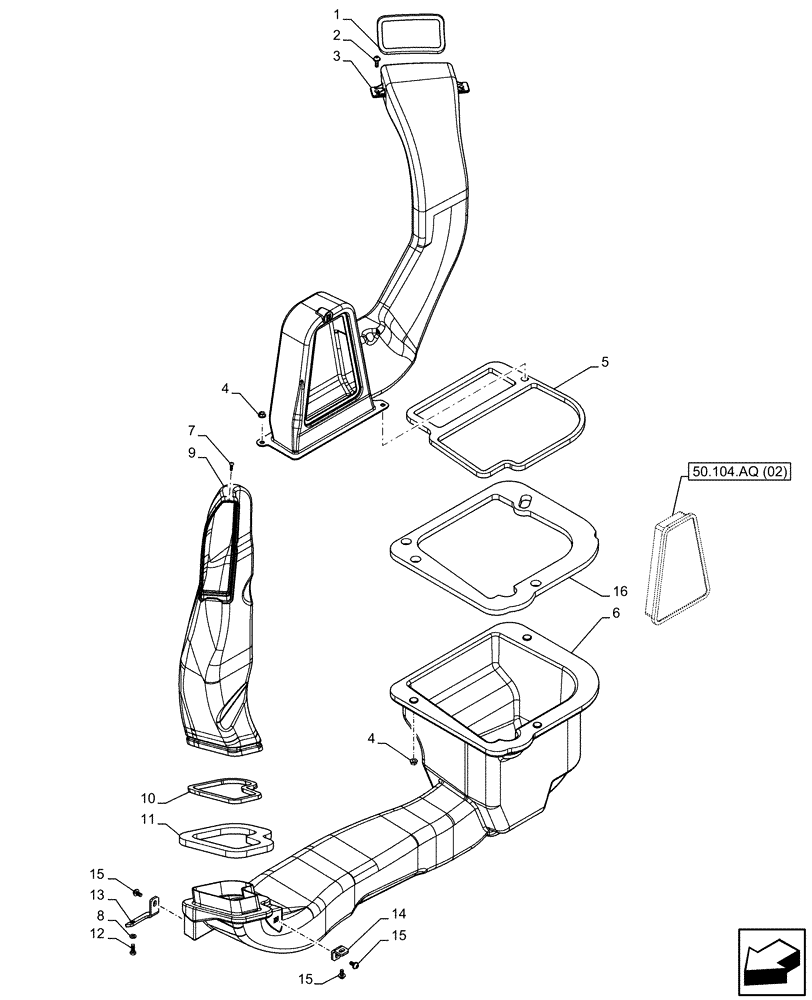

Схема запчастей Case IH FARMALL 85C - (50.104.AO[03]) - VAR - 334180 - AIR CONDITIONER, DUCT, RH, CAB (50) - CAB CLIMATE CONTROL
10
50.104.aq (02)
2
15
4
5
12
7
15
13
6
1
16
14
11
8
3
15
9
4

Артикул

Название

Примечание

Количество

1

47526938

GASKET,Section, 15mm x 20mm

15 x 20mm

1шт.

2

87682398

SCREW,Torx, Round HD, M6 x 16mm, Cl 10.9

2шт.

3

84268721

AIR DUCT

RH

1шт.

4

13046111

LOCK NUT,Flg Lock, M6

4шт.

5

84227353

GASKET

RH, Rear

1шт.

6

84241383

AIR DUCT

1шт.

7

5182260

SELF-TAP SCREW,M5 x 16mm L

1шт.

8

12644404

WASHER,6.15mm ID x 15mm OD x 1mm Thk

1шт.

9

84222340

AIR DUCT

RH, Console

1шт.

10

84350446

GASKET

1шт.

11

84558849

GASKET

RH

1шт.

12

10902224

SCREW,Hex, M6 x 16mm, Cl 8.8, Full Thd

1шт.

13

84332658

BRACKET

1шт.

14

84556935

BRACKET

1шт.

15

84349415

SCREW,Torx, Round HD, M6 x 12mm, Cl 10.9

3шт.

16

47382803

INSULATION

RH, Rear, Lower

1шт.

Выбрано товаров: 16
