(1.92.85/05A[01]) - DELUXE SEAT WITH ARM REST - BREAKDOWN

Запчасти Case IH FARMALL 80 (1.92.85/05A[01]) - DELUXE SEAT WITH ARM REST - BREAKDOWN (10) - OPERATORS PLATFORM/CAB

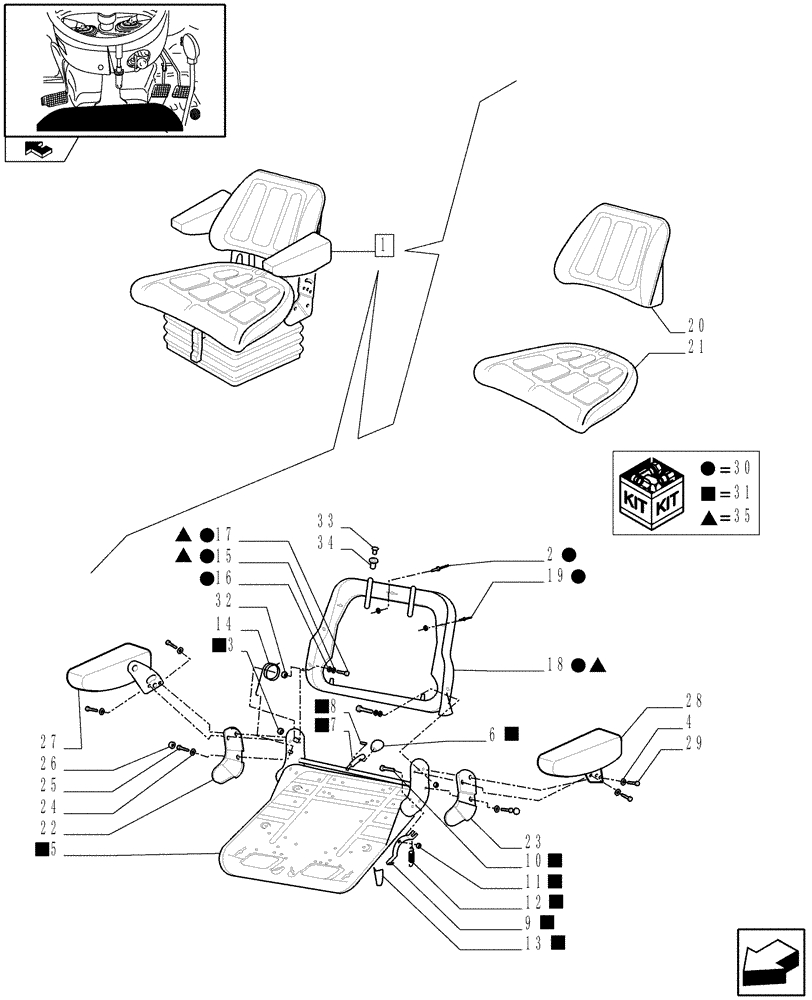

Схема запчастей Case IH FARMALL 80 - (1.92.85/05A[01]) - DELUXE SEAT WITH ARM REST - BREAKDOWN (10) - OPERATORS PLATFORM/CAB
31
35
1
35
11
30
30
14
home
35
5
31
31
19
3
16
17
31
24
30
30
28
25
32
31
31
20
18
35
22
10
33
21
2
31
31
26
31
31
35
34
30
8
30
15
30
23
13
31
30
9
12
7
29
6
27
4
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5091997

DRIVER SEAT

ASSY

1шт.

2

5094346

RIVET,3.5mm OD x 14mm L

15шт.

3

5080237

NUT

4шт.

4

5080248

SPRING WASHER

12шт.

5

5080250

PAN

1шт.

6

5080251

GEAR

1шт.

7

5080252

PIN

1шт.

8

5080253

PIN

1шт.

9

5080254

LEVER

1шт.

10

5080255

BOLT

1шт.

11

5080256

NUT

2шт.

12

5080257

SPRING

1шт.

13

5080258

KNOB

1шт.

14

5080259

SPRING

1шт.

15

5080260

WASHER

2шт.

16

5080261

WASHER

2шт.

17

5080262

BOLT

2шт.

18

5080263

PLATE

1шт.

19

5080264

PLUG

4шт.

20

5080275

BACKREST

, Serial Range: -C6576

1шт.

20

84264813

SEAT BACK

, Start Serial: D6576

1шт.

21

5080276

SEAT CUSHION

, Serial Range: -C6576

1шт.

21

84264814

SEAT CUSHION

, Start Serial: D6576

1шт.

22

5080267

COVER

RH

1шт.

23

5080268

COVER

LH

1шт.

24

5080269

WASHER

, Serial Range: -C6576

2шт.

25

5080270

SCREW,7/16 UNF x 25mm

, Serial Range: -C6576

2шт.

25

84264815

BOLT,Hex, #4 - 40 x 15mm, Cl 8.8

, Start Serial: D6576

1шт.

26

5080271

COVER,17.5mm ID

, Serial Range: -C6576

2шт.

26

5080497

PLUG

, Start Serial: D6576

1шт.

27

5080272

ARMREST

RH

1шт.

28

5080273

ARMREST

LH

1шт.

29

5080274

BOLT

, Serial Range: -C6576

4шт.

29

84264817

BOLT,Hex, #4 - 40 x 20mm, Cl 8.8

, Start Serial: D6576

4шт.

30

5080361

SEAT BACK

, Serial Range: -C6576

1шт.

31

5080364

REPAIR KIT

1шт.

32

5081315

NUT

, Start Serial: D6576

1шт.

33

5081317

PLUG

, Start Serial: D6576

1шт.

34

5081316

PLUG

, Start Serial: D6576

1шт.

35

5083205

SEAT BACK

, Start Serial: D6576

1шт.
