(50.206.01[03]) - HEATING SYSTEM - HEATER - BREAKDOWN

Запчасти Case IH FARMALL 65C (50.206.01[03]) - HEATING SYSTEM - HEATER - BREAKDOWN (50) - CAB CLIMATE CONTROL

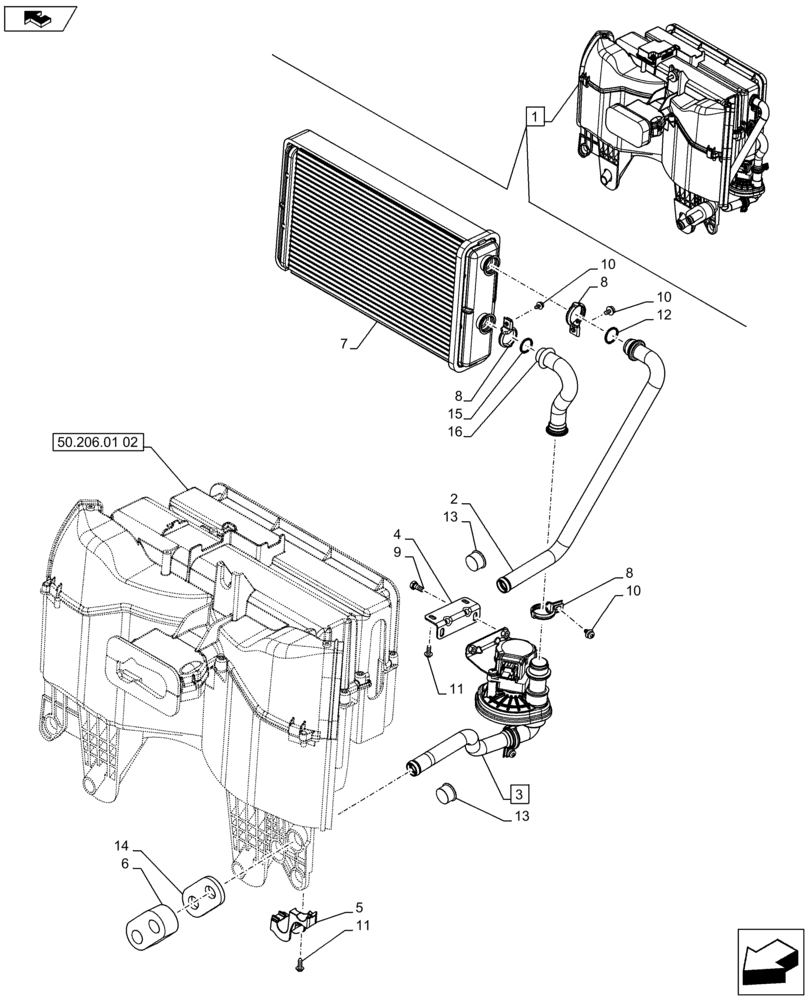

Схема запчастей Case IH FARMALL 65C - (50.206.01[03]) - HEATING SYSTEM - HEATER - BREAKDOWN (50) - CAB CLIMATE CONTROL
12
8
10
10
50.206.01 02
10
15
7
8
14
4
3
2
1
5
13
11
6
home
13
16
11
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84296748

HEATER

ASSY. Contains Ref. 2-14

1шт.

See Also page 02

1шт.

2

84579671

TUBE

1шт.

3

84579673

HEATER VALVE,Water Control

1шт.

4

84579676

BRACKET

1шт.

5

84579679

BRACKET

1шт.

6

84579692

SEAL

1шт.

7

84579701

RADIATOR, HEATER

1шт.

8

84579758

CLIP

3шт.

9

44006

BOLT,M5 x 10mm

2шт.

10

84193286

SCREW,Torx Pan Hd, M4 x 10mm, Cl 4.8

3шт.

11

84579772

BOLT,Flng, M4 x 12mm

3шт.

12

84579780

O-RING

2шт.

13

84579781

SPRING CUP

2шт.

14

84579783

SEAL

2шт.

15

84602240

O-RING

1шт.

16

47839363

HOSE

1шт.

Выбрано товаров: 17
