Запчасти Case IH FARMALL 130A (90.154.AC) - VAR - 391610 - CAB DOOR, HANDLE (90) - PLATFORM, CAB, BODYWORK AND DECALS

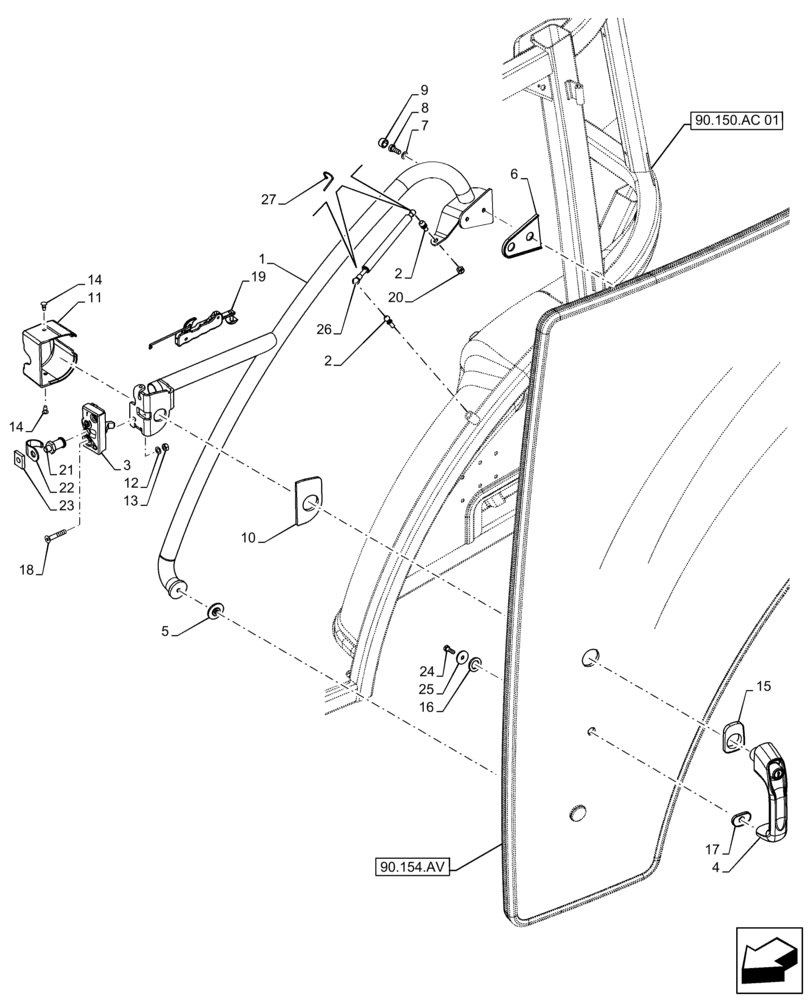

Схема запчастей Case IH FARMALL 130A - (90.154.AC) - VAR - 391610 - CAB DOOR, HANDLE (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
12
19
24
21
2
25
26
17
14
18
3
23
1
7
20
8
16
15
10
5
2
90.154.av
13
90.150.ac 01
9
11
4
27
22
14

Артикул

Название

Примечание

Количество

1

84313163

DOOR HANDLE

RH

1шт.

1

84313101

DOOR HANDLE

LH

1шт.

2

82000409

BALL STUD,M8 x 1.25

4шт.

3

82032406

LOCK

LH

1шт.

3

82032407

LOCK

RH

1шт.

4

82029168

HANDLE

Door, Outer

2шт.

5

81868323

SEALING WASHER,8.1mm ID x 36mm OD x 5.3mm Thk

2шт.

6

87620476

RUBBER PAD

2шт.

7

12601374

WAVE WASHER,Wave, 8.40mm ID x 15.00mm OD x 0.80mm, 3.00mm, CST, DAC

4шт.

8

87646176

LOCK BOLT,Hex, M8 x 20mm, Cl 10.9

4шт.

9

47841878

COVER

Cover

4шт.

10

82029165

GASKET,5.3-6.9mm Thk

LH

1шт.

10

82029161

GASKET,5.3mm Thk

RH

1шт.

11

82034201

COVER

LH

1шт.

11

82034189

COVER

RH

1шт.

12

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

13

9706690

NUT,M8 x 1.25, Cl 8

4шт.

14

82029174

RUBBER BUTTON,6mm Hole

4шт.

15

82029170

GASKET,5-6.5mm Thk, 32mm ID

Door Handle-Upper

2шт.

16

82029142

GASKET,16mm ID x 26mm OD x 3mm Thk

Door Handle Inside

2шт.

17

82029171

GASKET,5mm Thk, 12mm ID

Door Handle Lower

2шт.

18

84320291

HEX SOC SCREW,FLAT, M8 x 1.25 x 45mm, Cl 10.9

4шт.

19

87566909

LEVER

Assy. Door Latch

2шт.

20

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

21

47747644

STRIKER

Door Latch

2шт.

22

47603443

COVER

For Striker

2шт.

23

47747688

PLATE

Nut

2шт.

24

10902421

SCREW,Hex, M6 x 20mm, Cl 8.8

2шт.

25

12640607

WASHER,6.15mm ID x 25mm OD x 2mm Thk

2шт.

26

84272165

GAS STRUT,Min. Extension 253mm L, Max. Extension 323mm L

2шт.

27

86999310

CLIP

4шт.

Выбрано товаров: 31
