(90.156.080) - VAR - 332147, 339434 - REAR, WINDOW, LH, RH

Запчасти Case IH FARMALL 120U (90.156.080) - VAR - 332147, 339434 - REAR, WINDOW, LH, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS

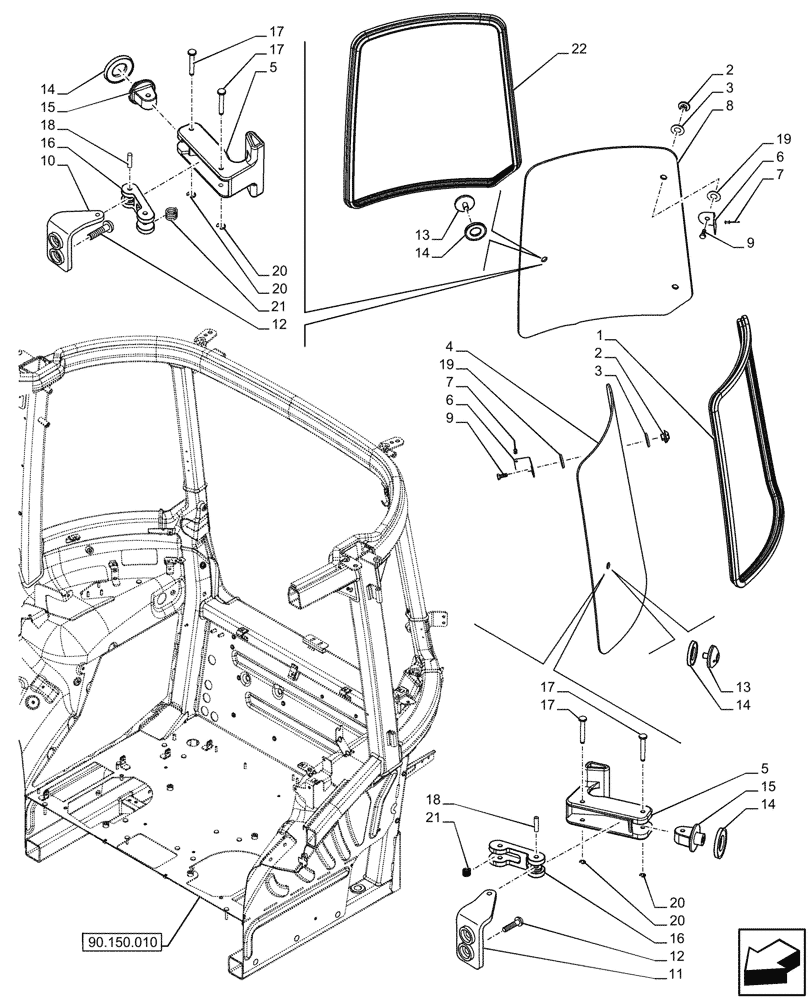

Схема запчастей Case IH FARMALL 120U - (90.156.080) - VAR - 332147, 339434 - REAR, WINDOW, LH, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010
12
21
5
8
18
19
6
9
16
20
13
17
4
2
17
15
11
7
17
13
3
5
3
6
9
12
17
7
18
14
14
20
16
10
1
21
2
14
20
15
14
22
20
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84224277

SEAL, GLASS,2250mm L

1шт.

2

5094141

NUT,Spheric, M8

4шт.

3

5094140

WASHER,19mm ID x 39mm OD x 4mm Thk

4шт.

4

84224147

GLASS

LH

1шт.

5

81871681

HANDLE

1шт.

6

84368803

BRACKET

4шт.

7

14642791

RIVET,Tr Hd, M4.8 x 12, Aluminum

8шт.

8

84327959

GLASS

1шт.

9

84187810

SCREW,Torx Pan Hd, M8 x 16mm, Cl 8.8

4шт.

10

47819281

BRACKET

1шт.

11

47819276

BRACKET

LH

1шт.

12

84187823

SCREW,Torx, Pan HD, M6 x 25mm, Cl 4.8

2шт.

13

5131923

CAP,M8 x 11,5mm L

1шт.

14

5124800

SEALING RING,20mm ID x 36mm OD x 5mm Thk

2шт.

15

81865236

BRACKET

1шт.

16

81869863

ARM

1шт.

17

87679486

PIN,5mm OD x 35mm L

2шт.

18

14600970

LOCK PIN,M5 x 22, Slotted

1шт.

19

5178210

SEALING WASHER,M7 x 27 x 3 Thk

4шт.

20

11087676

CIRCLIP,M5

2шт.

21

87475088

SPRING,Compression, 14mm OD x 12mm L

1шт.

22

84327960

SEAL

1шт.
