(90.151.190) - VAR - 332147, 339434 - INSTRUMENT PANEL, CONSOLE

Запчасти Case IH FARMALL 120U (90.151.190) - VAR - 332147, 339434 - INSTRUMENT PANEL, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS

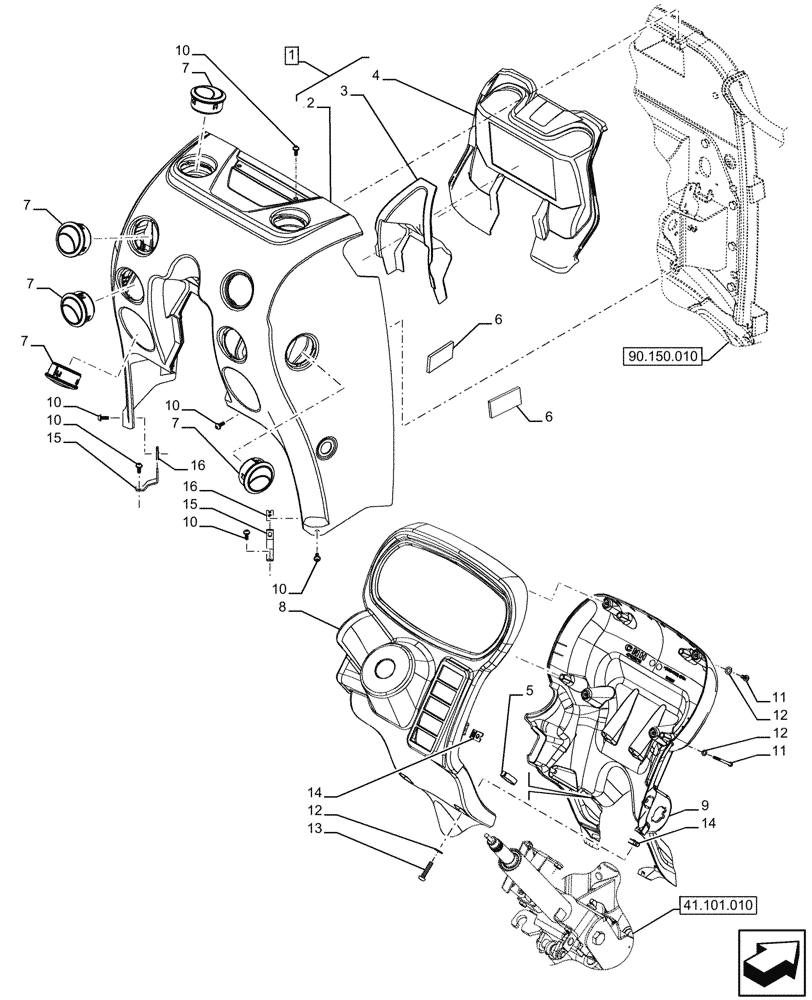

Схема запчастей Case IH FARMALL 120U - (90.151.190) - VAR - 332147, 339434 - INSTRUMENT PANEL, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010
12
12
10
11
7
10
8
10
10
10
13
6
4
14
14
6
16
11
15
16
7
12
15
7
3
7
2
7
5
1
10
41.101.010
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84312012

INSTRUMENT PANEL

ASSY, Incl 2 - 4

1шт.

2

NSS

NOT SOLD SEPARAT

Console, Incl in 1

1шт.

3

84314071

DEFLECTOR

1шт.

4

84314081

CONVEYOR

1шт.

5

47588399

SPACER

2шт.

6

84285196

FASTENER,25mm x 50mm x 3.77mm Thk

8шт.

7

82022331

VENT

10шт.

8

47426216

TRIM PANEL

1шт.

9

47810415

COVER

1шт.

10

84349421

SCREW,Torx Rnd Wshr Hd, M6 x 16mm, Cl 8.8, Full Thd

12шт.

11

84193286

SCREW,Torx Pan Hd, M4 x 10mm, Cl 4.8

4шт.

12

895-19005

WASHER,M5 x 10 x 1

8шт.

13

15689407

SCREW

4шт.

14

14372671

SPRING NUT,M4.2, U, 12.4mm long

4шт.

15

84336087

BRACKET

2шт.

16

14371774

SPRING NUT,M6, U, 12mm long

2шт.
