(50.100.020) - VAR - 331444, 332147, 336730, 339434 - HEATER, COMPONENTS

Запчасти Case IH FARMALL 120U (50.100.020) - VAR - 331444, 332147, 336730, 339434 - HEATER, COMPONENTS (50) - CAB CLIMATE CONTROL

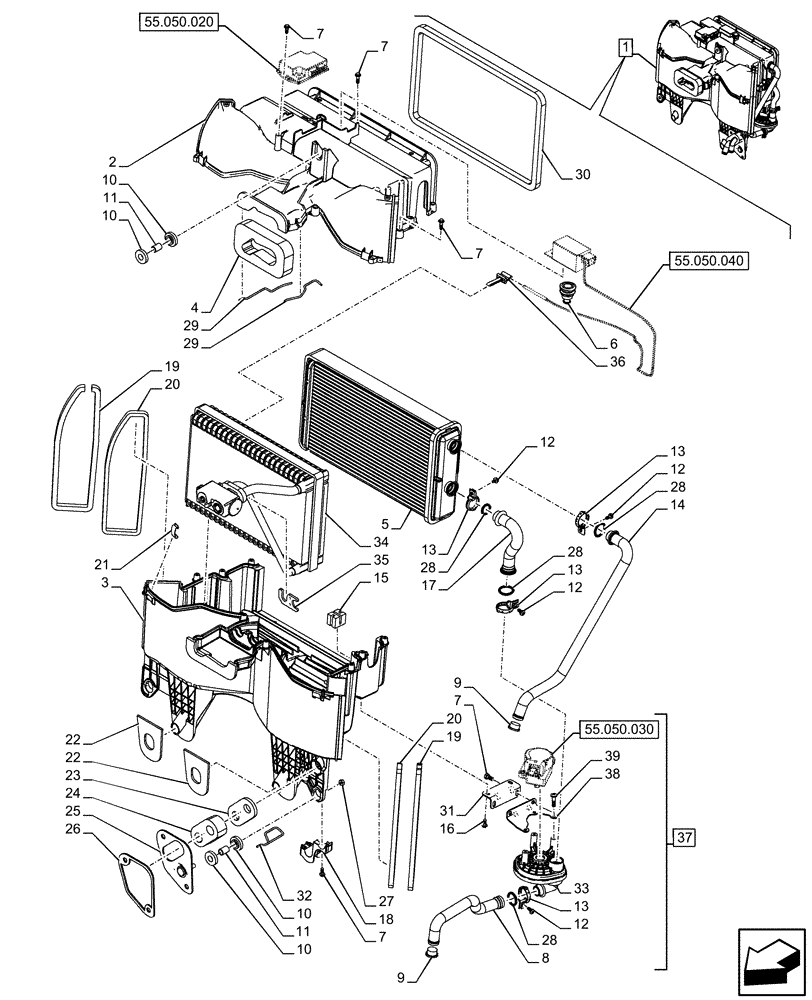

Схема запчастей Case IH FARMALL 120U - (50.100.020) - VAR - 331444, 332147, 336730, 339434 - HEATER, COMPONENTS (50) - CAB CLIMATE CONTROL
55.050.030
14
29
19
31
10
28
10
3
8
10
7
25
35
39
5
30
24
29
38
13
33
12
1
20
22
18
27
28
17
11
28
16
7
7
19
21
11
6
32
23
9
13
10
34
13
20
36
12
12
15
26
7
4
13
9
2
7
12
37
22
28
55.050.040
55.050.020
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47830621

HEAT EXCHANGER

ASSY, Incl 2 - 39

1шт.

2

84579668

BOX

1шт.

3

84579666

BOX

1шт.

4

84579697

SEAL

1шт.

5

84579701

RADIATOR, HEATER

1шт.

6

47832399

CAP

1шт.

7

84582238

SCREW,M4 x 12mm

16шт.

8

47382088

PIPE

1шт.

9

84579781

SPRING CUP

2шт.

10

84582260

RUBBER BUSHING

4шт.

11

84582274

SPACER

3шт.

12

84193286

SCREW,Torx Pan Hd, M4 x 10mm, Cl 4.8

4шт.

13

84579758

CLIP

4шт.

14

47845343

PIPE

1шт.

15

84579704

GROMMET

1шт.

16

44006

BOLT,M5 x 10mm

2шт.

17

47839363

HOSE

1шт.

18

84579679

BRACKET

1шт.

19

84579779

RUBBER SEAL

2шт.

20

84579778

SEAL

2шт.

21

84579773

CLIP

4шт.

22

84579698

SEAL

2шт.

23

84579783

SEAL

1шт.

24

84579692

SEAL

1шт.

25

47382091

BRACKET

1шт.

26

47382099

GASKET

1шт.

27

47382102

NUT

1шт.

28

84602240

O-RING

4шт.

29

84579787

O-RING

2шт.

30

84579696

FOAM INSULATION

1шт.

31

84579676

BRACKET

1шт.

32

84579782

STRIP

2шт.

33

NSS

NOT SOLD SEPARAT

Valve, Incl in 37

1шт.

34

84579699

EVAPORATOR

1шт.

35

84579788

BRACKET

1шт.

36

84579784

CLIP

1шт.

37

84601910

HEATER VALVE

Standard, ASSY, Incl 8, 12 (Qty 1), 13, 28 (Qty 1), 33, 38, 39

1шт.

See Electronic Motor also Figure 55.050.030

1шт.

37

47382155

HEATER VALVE

Alternative Part

1шт.

See Usage/Applicability. To be Ordered when P/N 84601910 is not Available

1шт.

38

84601969

BRACKET

1шт.

39

84602236

SCREW,M4 x 12mm L

3шт.
