(33.202.110) - VAR - 332147, 335387, 339434, 391246 - BRAKE PACKAGE, PEDAL

Запчасти Case IH FARMALL 120U (33.202.110) - VAR - 332147, 335387, 339434, 391246 - BRAKE PACKAGE, PEDAL (33) - BRAKES & CONTROLS

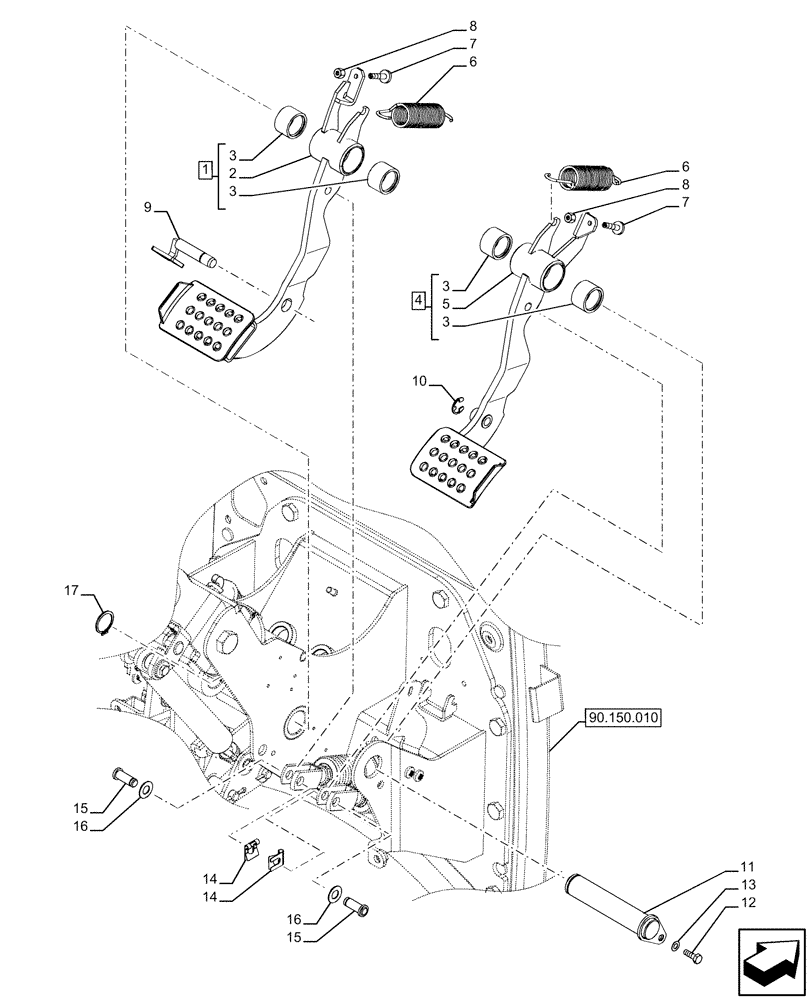

Схема запчастей Case IH FARMALL 120U - (33.202.110) - VAR - 332147, 335387, 339434, 391246 - BRAKE PACKAGE, PEDAL (33) - BRAKES & CONTROLS
90.150.010
10
7
11
8
3
1
16
17
9
8
16
12
3
5
7
6
13
4
2
15
14
15
3
6
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47524744

PEDAL

ASSY, Incl 2, 3 (Qty 2)

1шт.

2

NSS

NOT SOLD SEPARAT

Pedal, Incl in 1

1шт.

3

84394202

NEEDLE BEARING,Needle, 25mm ID x 32mm OD x 20mm W

4шт.

4

47524742

PEDAL

ASSY, Incl 3 (Qty 2), 5

1шт.

5

NSS

NOT SOLD SEPARAT

Pedal, Incl in 4

1шт.

6

47441995

SPRING

2шт.

7

84280664

SCREW,M6 x 26mm L

2шт.

8

12574211

NUT,M6 x 1, Cl 8

2шт.

9

47470813

PIN

1шт.

10

11088180

CIRCLIP,M11, Stainless

1шт.

11

84591943

ROD

1шт.

12

10902321

SCREW,Hex, M6 x 18mm, Cl 8.8, Full Thd

1шт.

13

12601274

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, DAC

1шт.

14

11064176

CLIP,M10 x 8mm

2шт.

15

84474043

PIN,8mm OD x 30mm L

2шт.

16

12601474

WAVE WASHER,Wave, 10.50mm ID x 21.00mm OD x 0.80mm, 3.00mm, CST, DAC

2шт.

17

11067371

CIRCLIP,M25

1шт.
